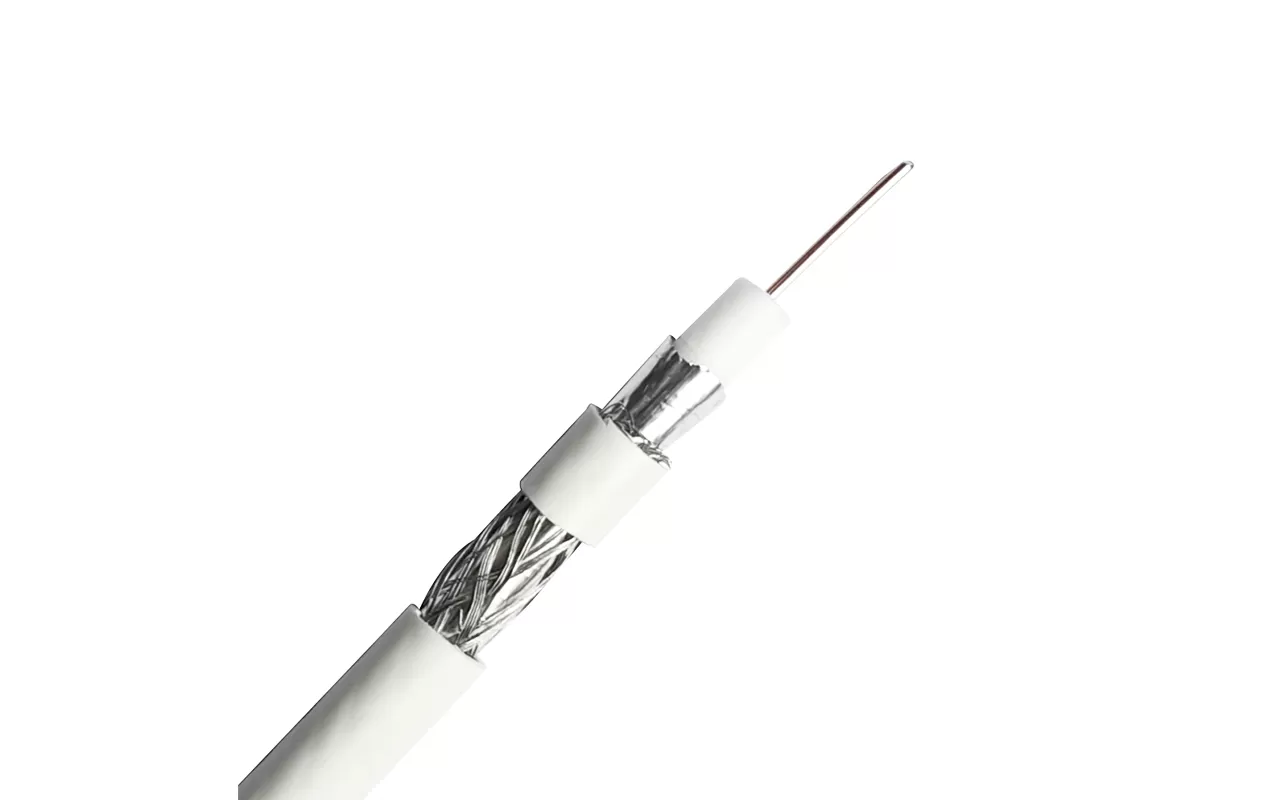

17VATC | 19VATC | 21VATC | ||
Condutor | MATERIAL | BC | BC/CCS | BC/CCS |
Nom.Dia | 17AWG | 17AWG | 17AWG | |
Dielétrico | MATERIAL | Espuma PE | Espuma PE | Espuma PE |
Nom.Dia | 4,85mm | 4,70mm | 5,50 ± 0,10mm | |
Escudo | MATERIAL | AL Folha + AL Trança | Folha AL + AL Braidi ng + AL Folha | |
COBERTURA | 35%-90% | 35%-90% | 35%-90% | |
Jaqueta | MATERIAL | PVC/PE | PVC/PE | PVC/PE |
Nom. Grosso | 0,80mm | 0,80mm | 0,8mm | |
Nom.Dia | 6,8mm | 6,7mm | 6,8mm | |
Impedância nominal (ohm) | 75 ± 3 | 75 ± 3 | 75 ± 3 | ||||
Velocidade nominal de propagação (%) | 83 | 85 | 85 | ||||
Capacitância nominal (pf/m) | 52 | 52 | 52 | ||||
Teste de faísca (VAC) | 3000 | 3000 | 3000 | ||||
SRL(dB) | 20 | 20 | 20 | ||||
Atenuação [68 °F (20 °C)] | Frequência (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) | ||||
5 | 0,48 | 0,58 | 0,58 | 1.6 | 1.9 | 1,90 | |
50 | 1.4 | 1,80 | 1,80 | 4.6 | 4.80 | 4.80 | |
100 | 1,98 | 1,98 | 1,98 | 6.5 | 6.50 | 6.50 | |
200 | 2.9 | 2,90 | 2,90 | 9,5 | 9,50 | 9,50 | |
400 | 3,66 | 3.97 | 3.97 | 12 | 13 | 13 | |
800 | 5.34 | 5,80 | 5,80 | 17,5 | 19 | 19 | |
950 | 5.86 | 6.31 | 6.31 | 19,2 | 20.7 | 20.7 | |
1000 | 6.13 | 6.56 | 6.56 | 20.1 | 21,5 | 21,5 | |
