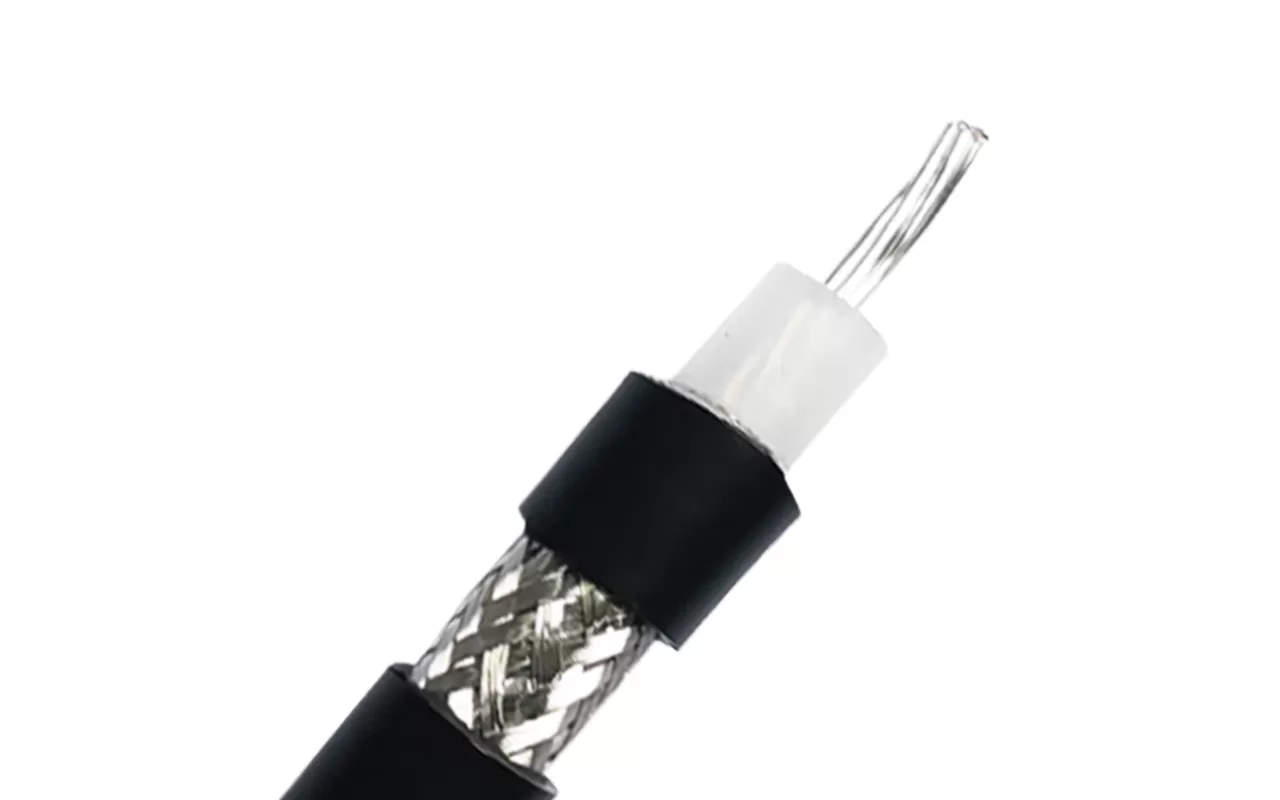

RG214 | ||
Condutor | MATERIAL | TC |
Nom.Dia | 13AWG | |
Dielétrico | MATERIAL | PE |
Nom.Dia | 7,25mm | |
Escudo | MATERIAL | Trança tc |
COBERTURA | 96%-98% | |
Jaqueta | MATERIAL | PVC/PE |
Nom. Grosso | ≥ 1.0mm | |
Nom.Dia | 10,80 ± 0,10mm |
Impedância nominal (ohm) | 50 ± 2 | ||
Velocidade nominal de propagação (%) | 66 | ||
Capacitância nominal (pf/m) | 100 | ||
Teste de faísca (VAC) | 5000 | ||
SRL(dB) | 30-470 | 20 | |
470-1000 | 20 | ||
Atenuação [68 °F (20 °C)] | Frequência (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
10 | 1.8 | 2.03 | |
50 | 4.4 | 4.92 | |
100 | 6.8 | 6.9 | |
200 | 9.7 | 9.8 | |
400 | 15.1 | 15.7 | |
500 | 16.2 | 16.3. | |
600 | / | 18,6 | |
800 | 21,5 | 23 | |
1000 | 24,5 | 26.9 | |
