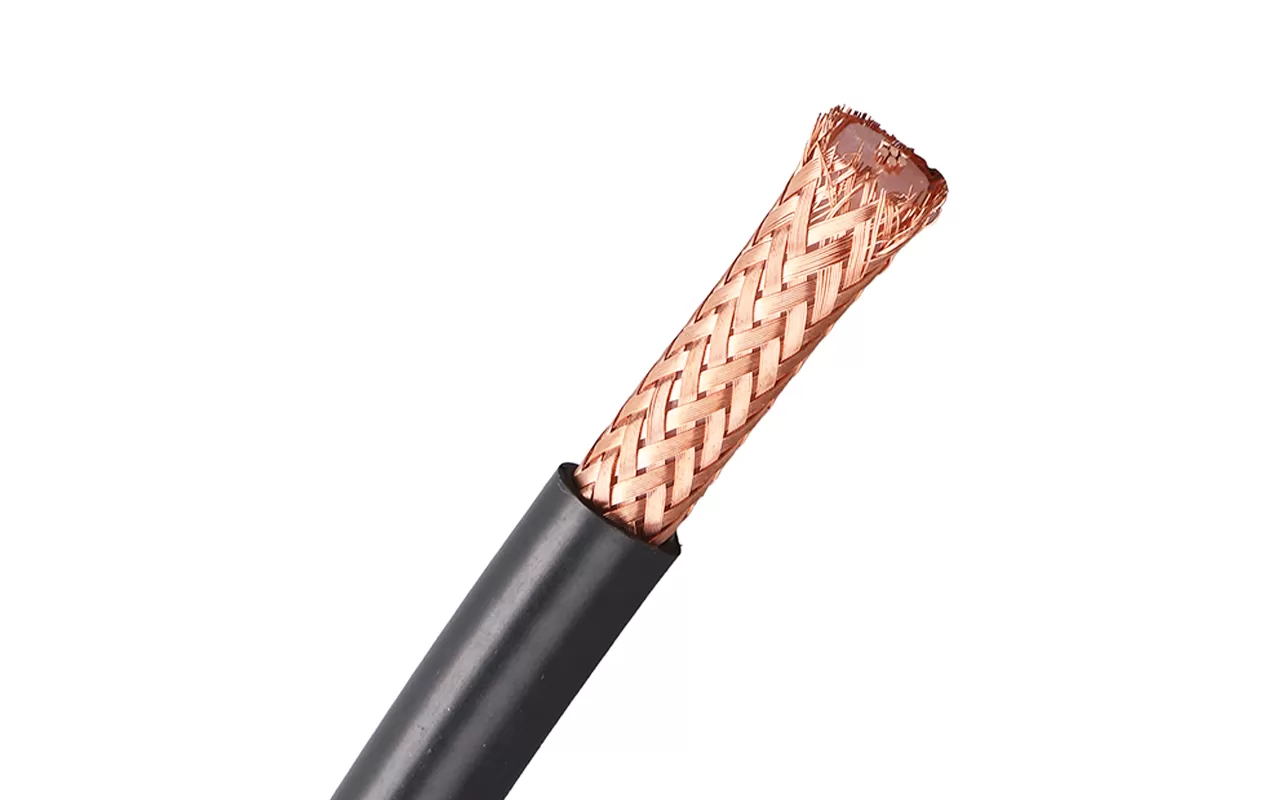

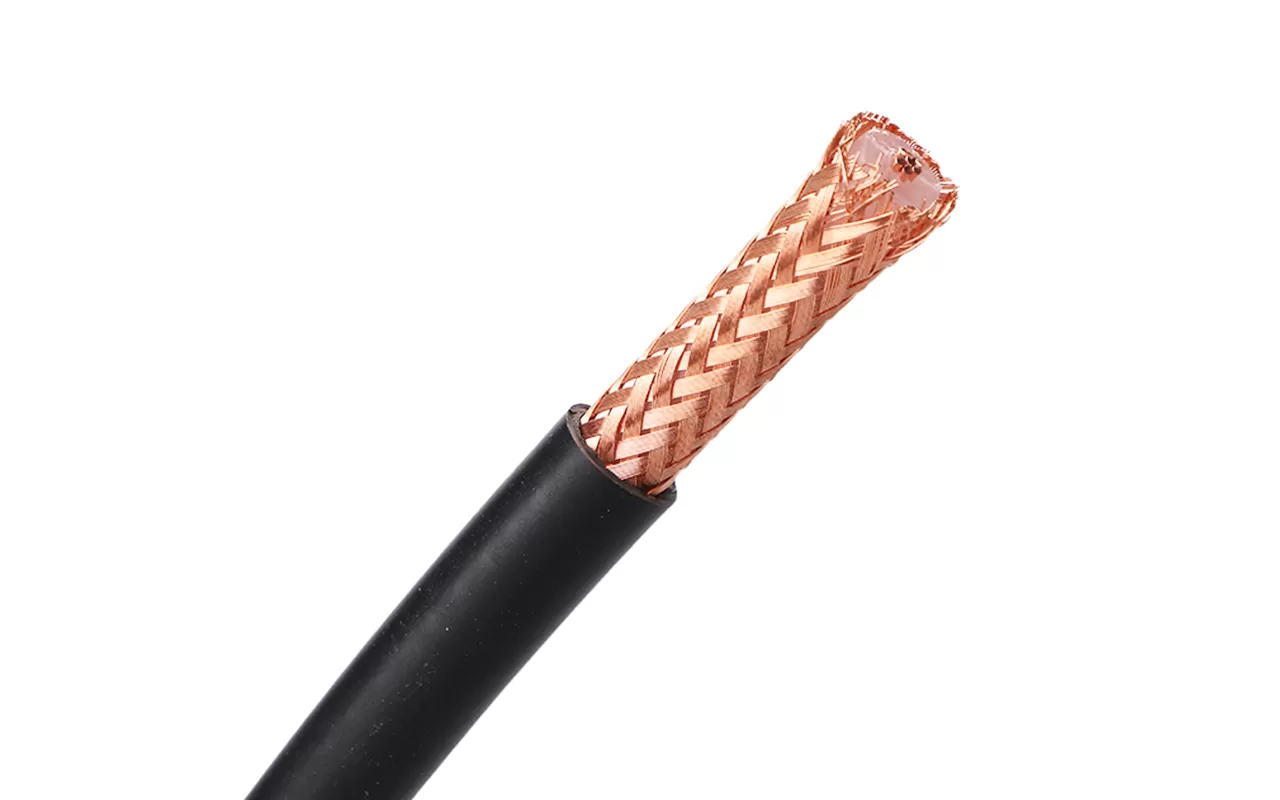

RG213 | ||
Condutor | MATERIAL | BC |
Nom.Dia | 13AWG | |
Dielétrico | MATERIAL | PE |
Nom.Dia | 7,24mm | |
Escudo | MATERIAL | BC Trança |
COBERTURA | 96% | |
Jaqueta | MATERIAL | PVC/PE |
Nom. Grosso | ≥ 1.0mm | |
Nom.Dia | 10,3 ± 0,10mm |
Impedância nominal (ohm) | 50 ± 2 | ||
Velocidade nominal de propagação (%) | 66 | ||
Capacitância nominal (pf/m) | 100 | ||
Teste de faísca (VAC) | 5000 | ||
SRL(dB) | 30-470 | 20 | |
470-1000 | 20 | ||
Atenuação [68 °F (20 °C)] | Frequência (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
10 | 0,55 | 6.20 | |
50 | 1,34 | 1,50 | |
100 | 2.07 | 2.10 | |
200 | 2.96 | 2,99 | |
400 | 4.61 | 4.79 | |
500 | 4.94 | 4.97 | |
600 | / | 5,67 | |
800 | 6.56 | 7.02 | |
1000 | 7,47 | 8.20 | |
