Os ajustes nas dimensões do produto e nos valores de desempenho afetarão a qualidade do produto?

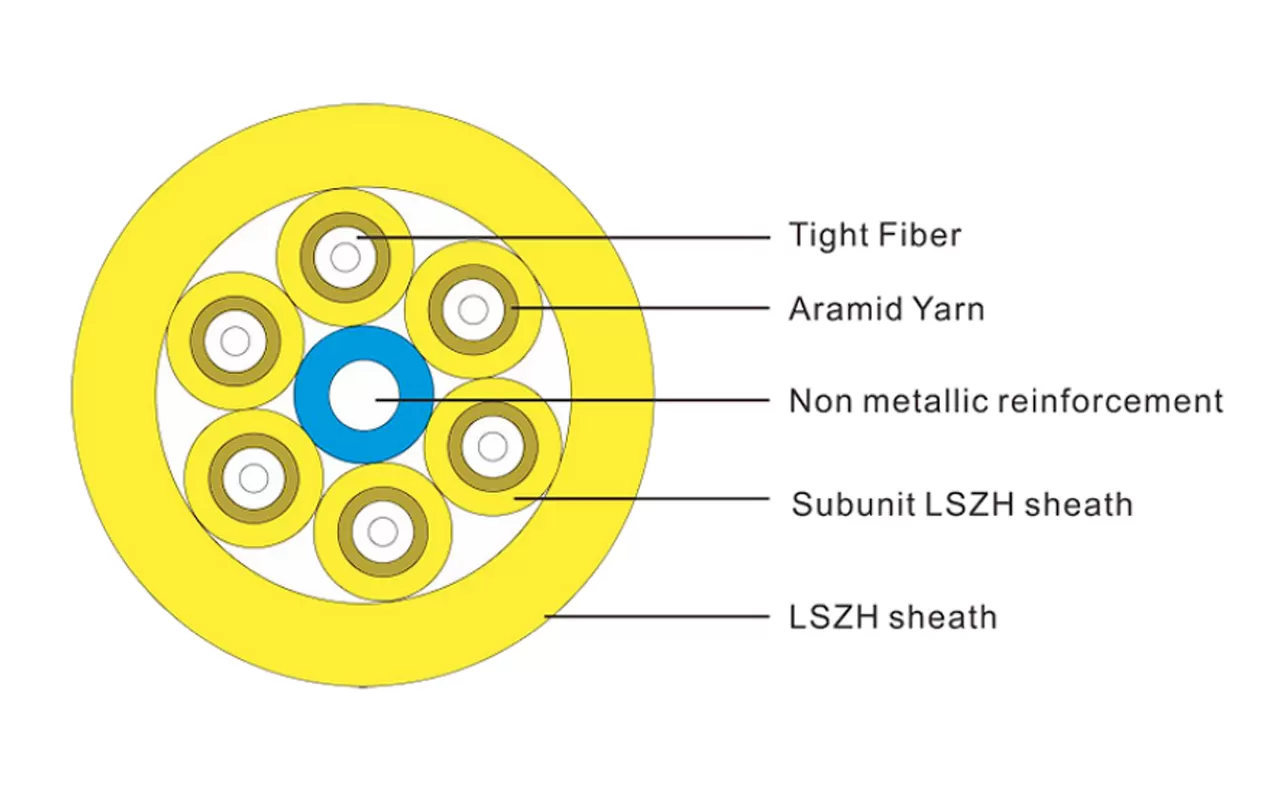

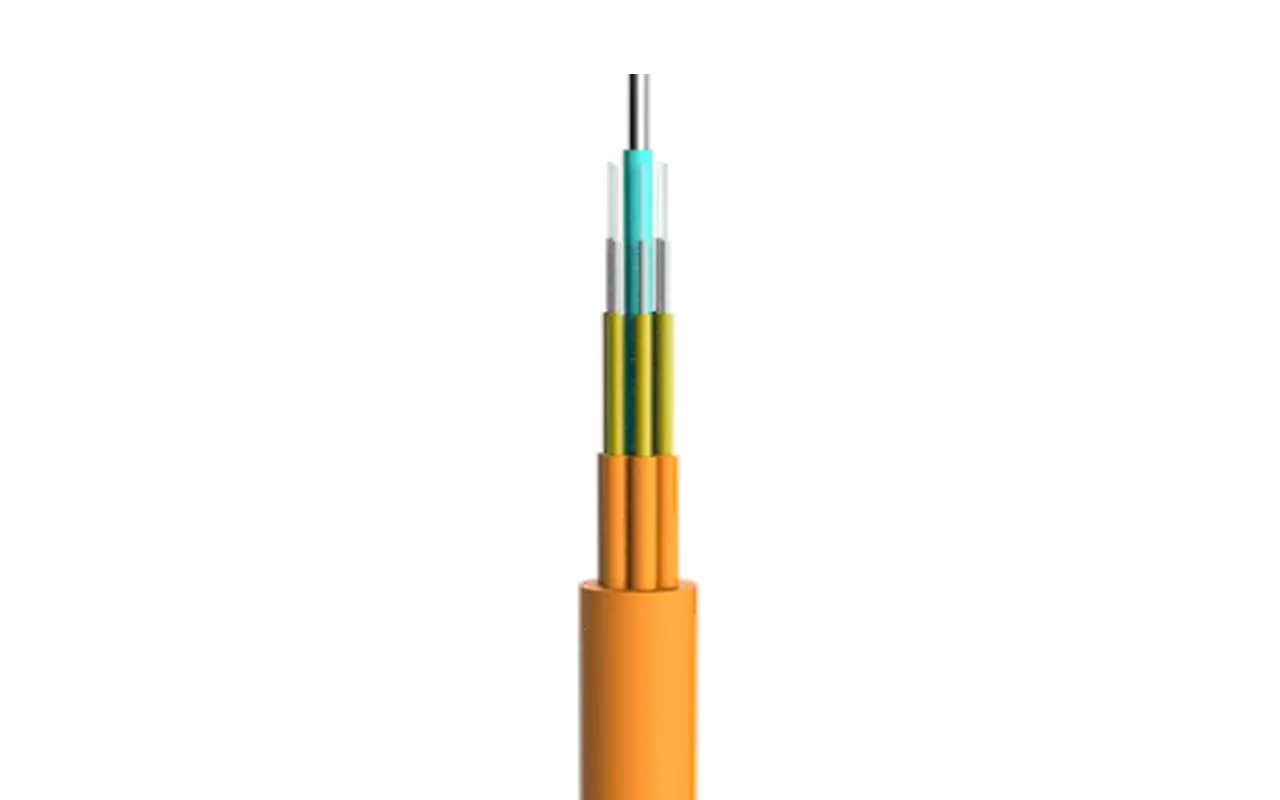

O cabo óptico de ramificação multiuso usa cabos ópticos de núcleo único (fibras ópticas de buffer compacto de 900μm com membros de força de aramida) como subunidades, com um membro de força central não metálico. As subunidades de cabo são encalhadas em torno do membro de força central para formar o núcleo do cabo. A camada mais externa é extrudada com uma bainha de cloreto de polivinila (PVC). Bainhas feitas de material de halogênio zero (LSZH) de baixa fumaça também podem ser fornecidas de acordo com os requisitos do cliente.
Modelo de cabo óptico | Diâmetro do cabo de referência (mm) | Peso do cabo de referência (kg/km) | Força de tração permitida a longo prazo/a curto prazo (N) | Força de esmagamento admissível a longo prazo/a curto prazo (N) | Raio de flexão estático/dinâmico (mm) | |
BOC-X-XX-04Xn | 7,4 ± 0,5 | 50 | 56 | 130/440 | 300/1000 | 20D/10D |
BOC-X-XX-06Xn | 8,4 ± 0,5 | 66 | 74 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-08Xn | 9,8 ± 0,5 | 91 | 101 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-12Xn | 12,4 ± 0,5 | 140 | 155 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-18Xn | 12,4 ± 0,5 | 140 | 155 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-24Xn | 14,4 ± 0,5 | 181 | 201 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-36Xn | 16,4 ± 0,5 | 208 | 255 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-48Xn | 19 ± 0,5 | 280 | 344 | 400/1320 | 300/1000 | 20D/10D |
Tipo de fibra óptica | Atenuação | Largura de banda de lançamento sobrecarregada | Largura de banda modal eficaz | Comprimento do link Ethernet 10G | Raio de flexão mínimo | |||
Condições | 1310/1550nm Valor Máximo Valor Típico | 1310/1550nm Valor Máximo Valor Típico | 850/1300nm | 850nm | 850nm | / | ||
Cada | DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm |
G652D | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7.5 |
BI-OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7.5 | ||
Temperatura de transporte/armazenamento/operação: -20 °C ~ 60 °C, temperatura de instalação: -5 °C ~ 50 °C. | ||||||||
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente. | ||||||||
O membro de resistência não metálico permite que o cabo óptico resista a uma maior força de tração.
Os membros de força de aramida dotam o cabo óptico com excelente desempenho de tração.
O material da bainha externa tem as vantagens de resistência à corrosão, resistência à água, retardamento de chama e proteção ambiental.
Cabeamento genérico interno
Cabo óptico de cabeamento de backbone de construção
