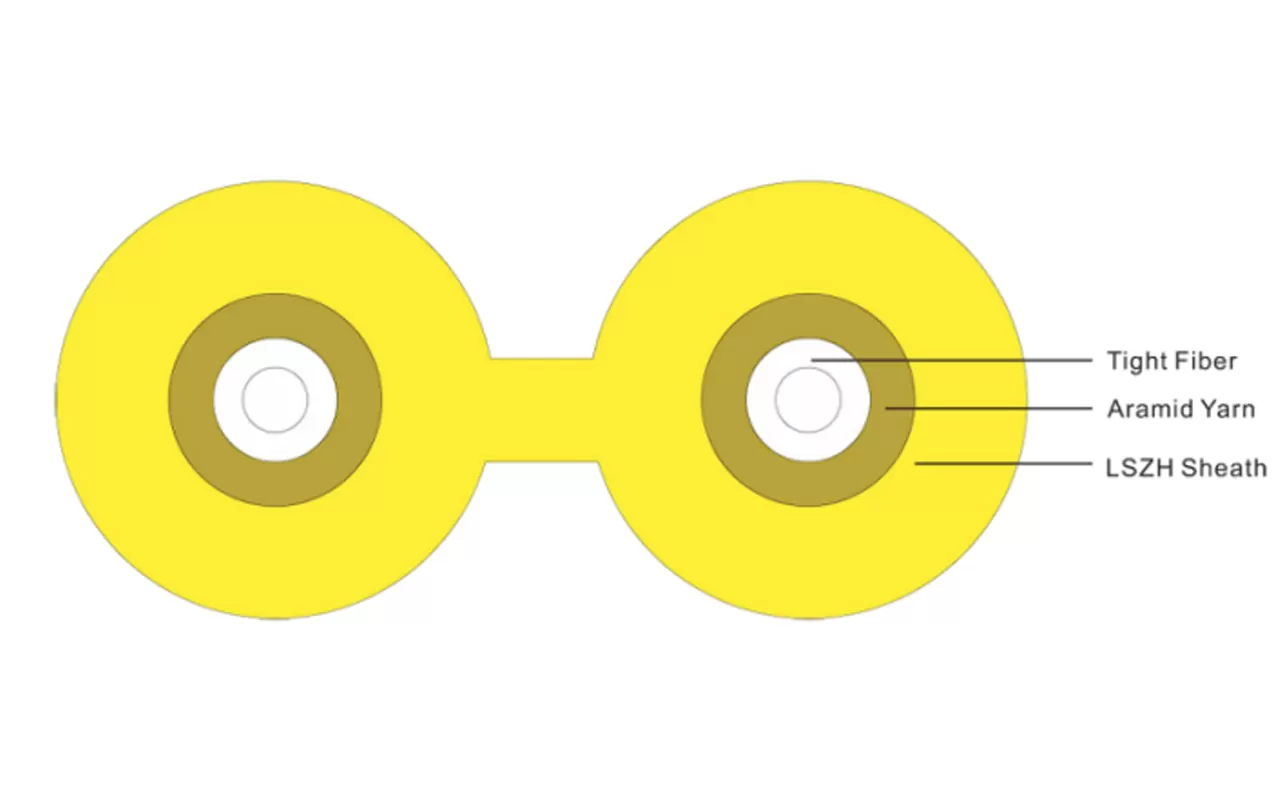

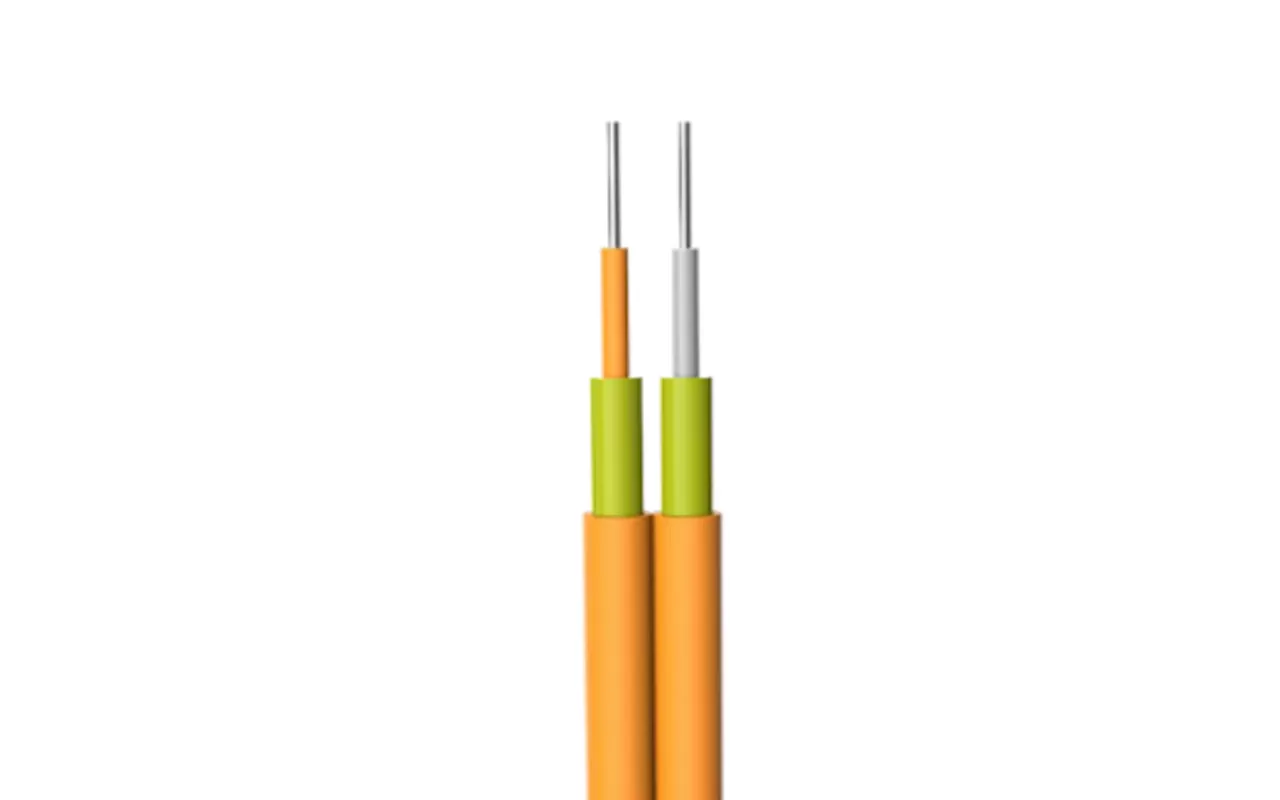

O cabo óptico figura 8 de 2 núcleos usa fibras ópticas com buffer compacto de 900μm ou 600μm como unidade de transmissão óptica, coberta com fio de aramida como membro de resistência, e extrudado com uma bainha de cloreto de polivinila (PVC) figura 8 na camada mais externa. Bainhas feitas de material de halogênio zero (LSZH) de baixa fumaça também podem ser fornecidas de acordo com os requisitos do cliente.
Modelo de cabo | Diâmetro do cabo de referência (mm) | Peso do cabo de referência (kg/km) | Diâmetro da fibra tamponada (μm) | Força de tração permitida a longo prazo/a curto prazo (N) | Força de esmagamento admissível a longo prazo/a curto prazo (N) | Raio de flexão estático/dinâmico (mm) | |
Bainha de PVC | Bainha LSZH | ||||||
SXC-1.6 | 1,6 ± 0,2 | 2.4 | 2.6 | 600 ± 50 | 40/80 | 100/500 | 60/30 |
SXC-1.9 | 1,9 ± 0,2 | 3.5 | 4.5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
SXC-2.8 | 2,8 ± 0,2 | 6.0 | 7.5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
Tipo de fibra óptica | Atenuação | Largura de banda de lançamento sobrecarregada | Largura de banda modal eficaz | Comprimento do link Ethernet 10G | Raio de flexão mínimo | |||
Condições | 1310/1550nm Valor Máximo Valor Típico | 1310/1550nm Valor Máximo Valor Típico | 850/1300nm | 850nm | 850nm | / | ||
Cada | DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm |
G652D | DB/km | DB/km | --- | --- | --- | --- | --- | 16 |
G657A1 | G652D | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | G657A1 | 0,5/0,4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | 0,36/0,22 | 0,5/0,4 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | --- | --- | 30 |
62.5/125 | 50/125 | --- | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7.5 |
Temperatura de transporte/armazenamento/operação: -20 °C ~ 60 °C, temperatura de instalação: -5 °C ~ 50 °C. | ||||||||
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente. | ||||||||
Adota fibra óptica com buffer apertado para fácil remoção;
A fibra óptica de buffer apertado tem bom retardamento de chama;
Os membros de força de aramida dotam o cabo óptico com excelente desempenho de tração;
O material da bainha externa tem as vantagens da resistência à corrosão, resistência à água, retardamento de chama e proteção ambiental;
A estrutura figura 8 é fácil de tirar e usar em ramos.
Jumpers ou tranças de conexão ativa de fibra óptica duplex
Cabeamento de nível de riser interno e de ar forçado
Interconexão de instrumentos e equipamentos de comunicação
