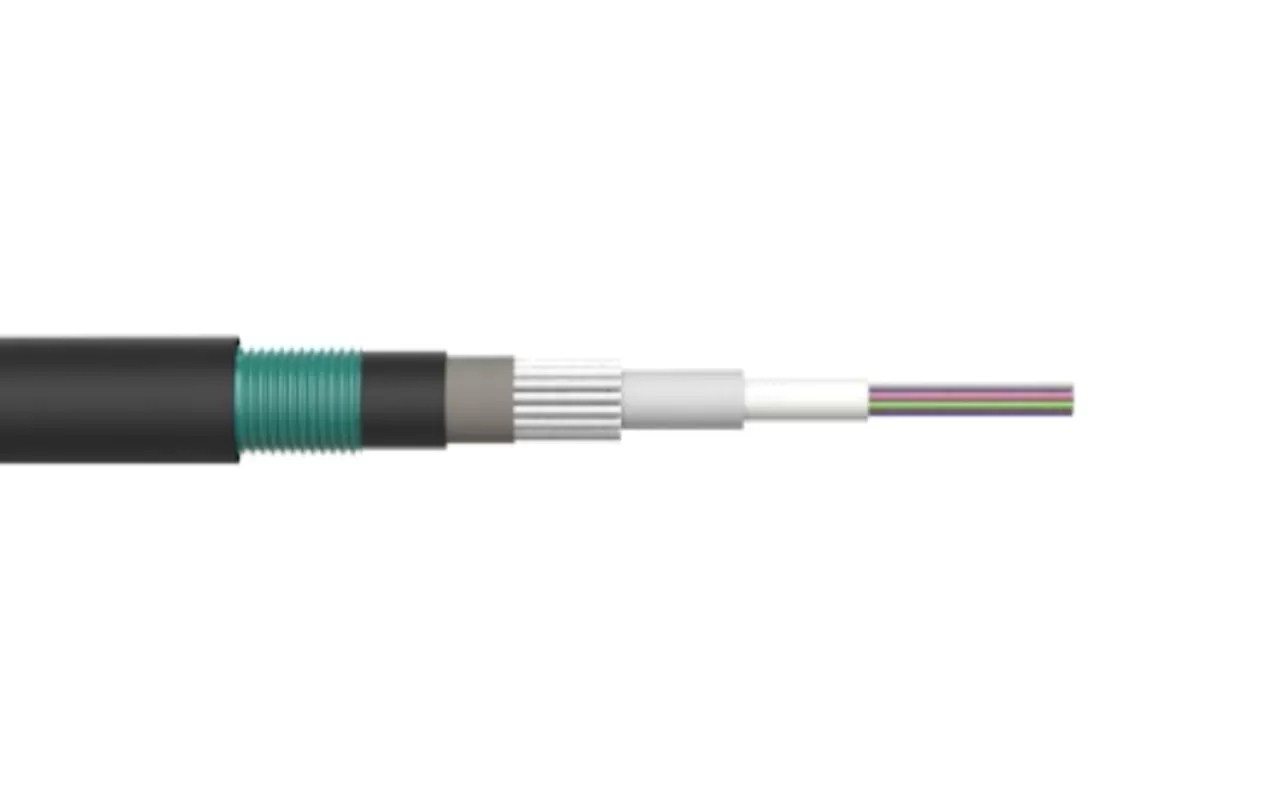

Tubo Central Tipo 53-Cabo Óptico Anti-[Perigo Específico] Bainha

GYXTY53 Tubo Central Tipo 53-Bainha Anti-[Perigo Específico] Cabo Óptico Descrição

As fibras ópticas coloridas são colocadas em tubos soltos feitos de material de alto módulo, que são preenchidos com pasta de fibra de bloqueio de água tixotrópica. No centro do núcleo do cabo está um membro de força não metálico (FRP). Os tubos soltos (e cordas de enchimento) são encalhados em torno do membro de força central para formar um núcleo de cabo circular, com as lacunas no núcleo do cabo e o espaço entre o núcleo do cabo e a fita de aço preenchida com pasta de cabo de bloqueio de água. Uma camada de bainha interna de polietileno é extrudida sobre o núcleo do cabo, seguida por uma embalagem longitudinal com fita de aço revestida de plástico de dupla face, e finalmente extrusão de uma bainha externa de polietileno para completar a formação do cabo.

Especificações técnicas do tubo central GYXTY53 tipo 53-bainha anti-[perigo específico] cabo óptico

Parâmetros estruturais

Fibra Tipo	Atenuação (20 °C)				Largura de banda		Numérico Abertura (NA)	Comprimento de onda de corte de cabo
Fibra Tipo	@ 850mm	@ 1300mm	@ 1310mm	@ 1550mm	@ 1550mm	@ 1300mm	Numérico Abertura (NA)	Comprimento de onda de corte de cabo
G.652	-	-	≤ 0.36db/km	≤ 0.22db/km	-	-	-	≤ 1260nm
G.655	-	-	-	≤ 0.23db/km	-	-	-	≤ 1450nm
50/125μm	≤ 3.0db/km	≤ 1.0db/km	-	-	≥ 500MHz · km	≥ 500MHz · km	0,200 ± 0,015NA	-
62.5/125μm	≤ 3.3db/km	≤ 1.0db/km	-	-	≥ 200MHz · km	≥ 500MHz · km	0,275 ± 0,015NS	-

Características ópticas

Óptico Cabo Modelo (Aumentando em 2 fibras)	Número de fibras	Número De Mangas	Número De enchimento Cordas	Referência Óptico Peso do cabo (Kg/km)	Permissível Força de tensão Longo prazo/curto- Termo (N)	Permissível CrushForce (Longo prazo/ Curto prazo) (N)	Raio de flexão (Estático/dinâmico) (Mm)
GYXTY53-24Xn	24	4	1	96	600/1500	300/1000	10D/20D
GYXTY53-48Xn	48	4	1	111
GYXTY53-96Xn	96	8	0	168
GYXTY53-144Xn	144	12	0	228
GYXTY53-288Xn	288	24	0	283
Temperatura de armazenamento e operação: -40 °C a 70 °C.
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente.

Principais características do tubo central GYXTY53 tipo 53-bainha anti-[perigo específico] cabo óptico

O material do tubo solto em si tem excelente resistência à hidrólise e alta resistência.

O tubo é preenchido com graxa especial, fornecendo proteção crítica de vedação para fibras ópticas.
A bainha PE tem excelente resistência à radiação UV.
Único membro de força central não metálico.
Possui excelentes propriedades mecânicas e resistência à temperatura.
A fita de aço corrugado de dupla face (PSP) aumenta a resistência à umidade do cabo, e a parte corrugada pode se unir melhor com o PE, tornando a estrutura mais robusta.
Materiais de bloqueio de água de alto desempenho evitam a infiltração longitudinal de água no cabo.
