Cabo óptico não metálico e não blindado do tipo de tubo central

Tipo de tubo central DCFA Descrição do cabo óptico não metálico e não blindado

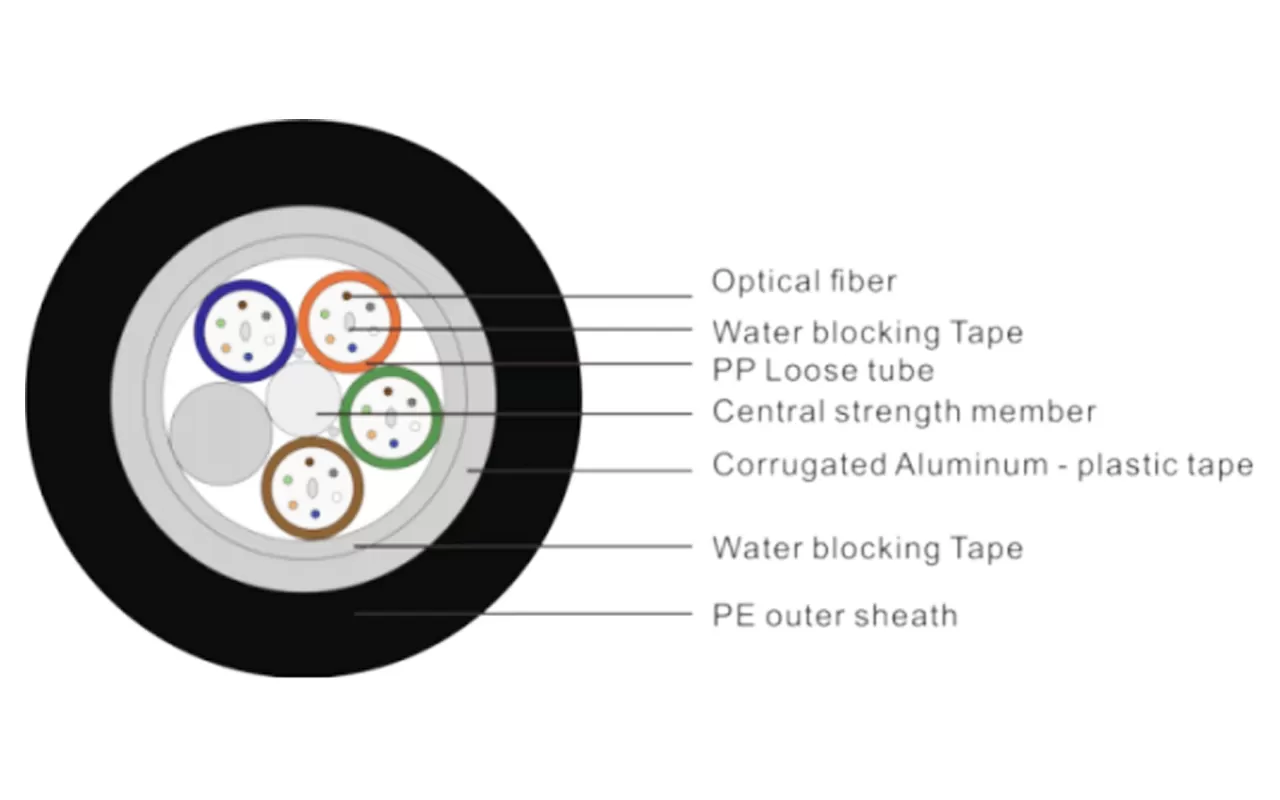

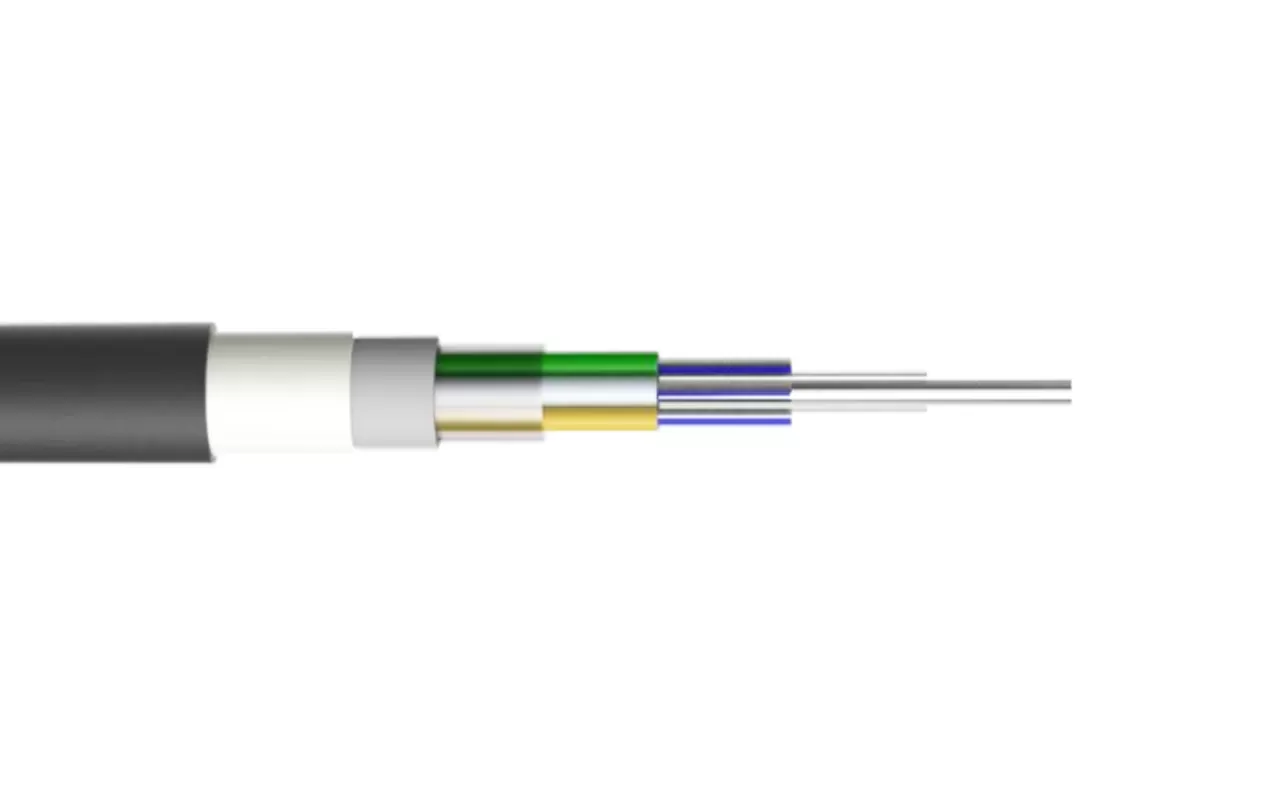

As fibras ópticas coloridas são colocadas em tubos soltos feitos de alto módulo, material resistente à hidrólise, e os tubos soltos são preenchidos com pasta de bloqueio de água tixotrópica. No centro do núcleo do cabo está um membro de resistência não metálico (FRP), em torno do qual os tubos soltos (e cordas de enchimento) são encalhados para formar um núcleo de cabo compacto e circular. Ambos os tubos soltos e o membro de força são envolvidos com fios bloqueadores de água. Uma fita de bloqueio de água é enrolada longitudinalmente em torno do núcleo do cabo, seguida por uma fita de alumínio revestida de plástico enrolada longitudinalmente e, finalmente, uma bainha de polietileno é extrudada para formar o cabo.

Especificações técnicas do cabo óptico não metálico e não blindado do tipo de tubo central DCFA

Parâmetros estruturais

Fibra Tipo	Atenuação (20 °C)				Largura de banda		Numérico Abertura (NA)	Comprimento de onda de corte de cabo
Fibra Tipo	@ 850mm	@ 1300mm	@ 1310mm	@ 1550mm	@ 1550mm	@ 1300mm	Numérico Abertura (NA)	Comprimento de onda de corte de cabo
G.652	-	-	≤ 0.36db/km	≤ 0.22db/km	-	-	-	≤ 1260nm
G.655	-	-	-	≤ 0.23db/km	-	-	-	≤ 1450nm
50/125μm	≤ 3.3db/km	≤ 1.2db/km	-	-	≥ 500MHz · km	≥ 500MHz · km	0,200 ± 0,015NA	-
62.5/125μm	≤ 3.5db/km	≤ 1.2db/km	-	-	≥ 200MHz · km	≥ 500MHz · km	0,275 ± 0,015NS	-

Características ópticas

Óptico

Cabo

Modelo

(Aumentando em 2 fibras)

Número de fibras

Número

Mangas

Número

De enchimento

Cordas

Referência

Óptico

Peso do cabo

(Kg/km)

Permissível

Força de tração

Longo prazo/curto-

Termo (N)

Permissível

Força de esmagamento

(Longo prazo/

Curto prazo)

(N)

Raio de flexão

(Estático/dinâmico)

(Mm)

DCFA-24Xn

400/1000

300/1000

10D/20D

Temperatura de armazenamento e operação: -40 °C a 70 °C.

Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente.

Principais características do cabo óptico não metálico e não blindado do tipo de tubo central DCFA

Tem boas propriedades mecânicas e características de temperatura.
O material do tubo solto apresenta boa resistência à hidrólise e excelente resistência à pressão lateral.
Fios especiais de bloqueio de água são colocados dentro dos tubos soltos para fornecer proteção crítica para as fibras ópticas.
A estrutura compacta do cabo impede eficazmente a retração do tubo.
Barreira de umidade de fita de alumínio revestido de plástico.
A bainha PE tem excelente resistência à radiação UV.
