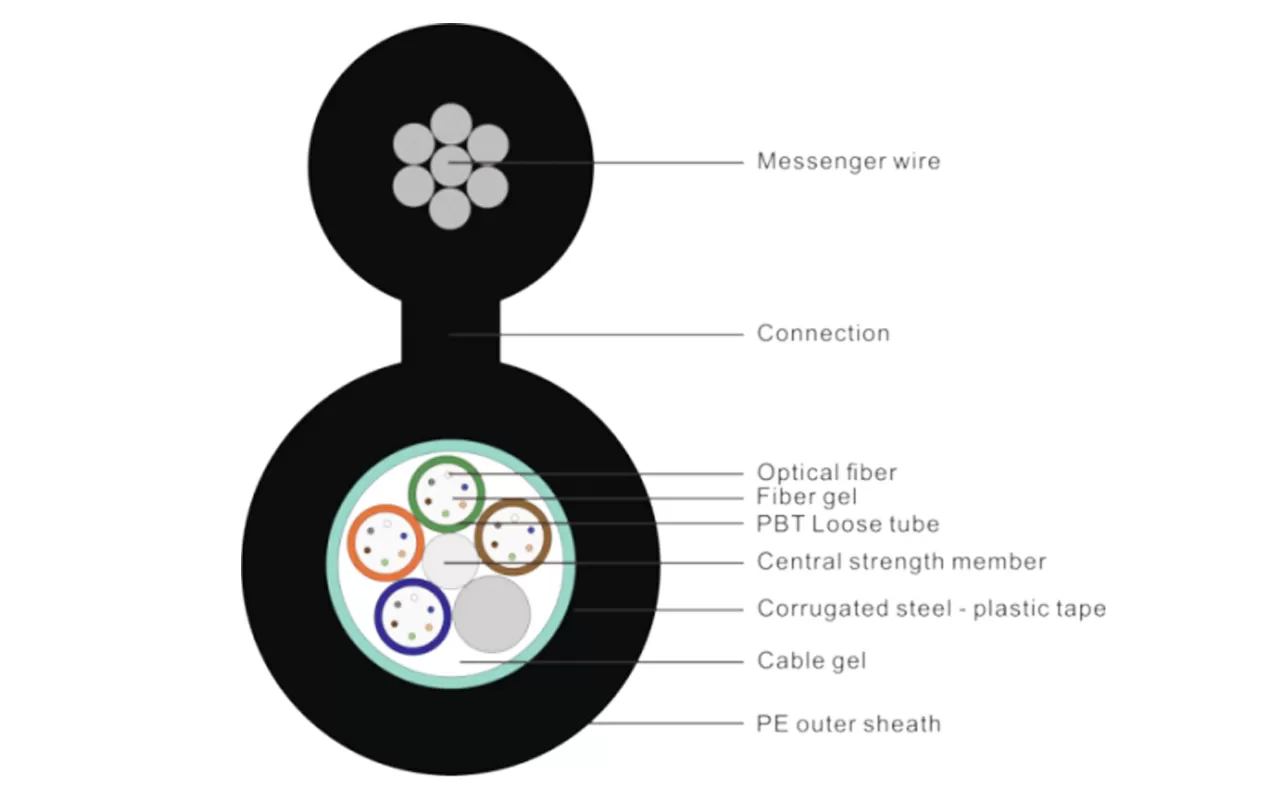

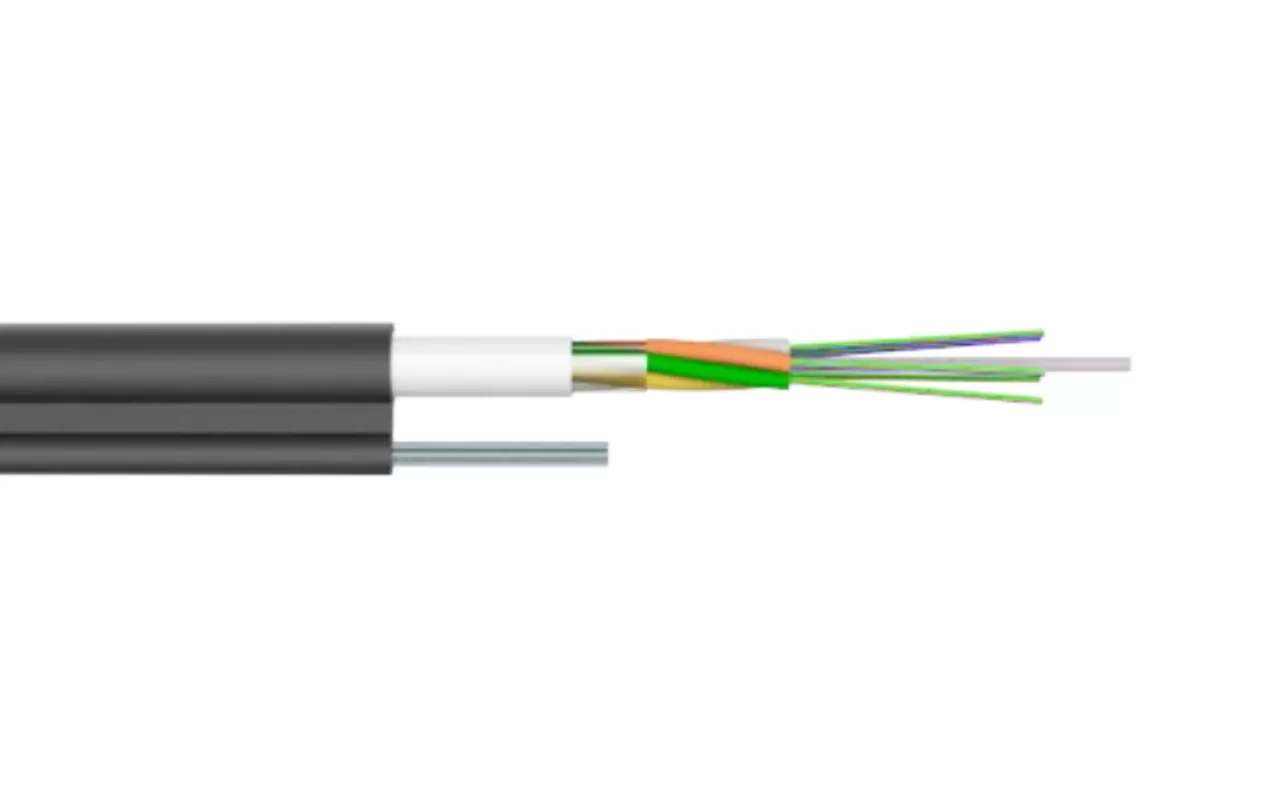

As fibras ópticas coloridas são colocadas em tubos soltos feitos de alto módulo, material resistente à hidrólise, e os tubos soltos são preenchidos com pasta de bloqueio de água tixotrópica. No centro do núcleo do cabo está um membro de resistência de metal, em torno do qual os tubos soltos (e cordas de enchimento) são encalhados para formar um núcleo de cabo compacto e circular. O núcleo do cabo é enrolado longitudinalmente com uma camada de fita de alumínio revestida de plástico e, em seguida, integrado com fios de arame de aço em uma bainha de polietileno em forma de 8.
Fibra Tipo | Atenuação (20 °C) | Largura de banda | Numérico Abertura (NA) | Comprimento de onda de corte de cabo | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.0db/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0,200 ± 0,015NA | - |
62.5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0,275 ± 0,015NS | - |
Óptico Cabo Modelo (Aumentando em 2 fibras) | Número de fibras | Número De Mangas | Número De enchimento Cordas | Referência Óptico Peso do cabo (Kg/km) | Permissível Força de tração Longo prazo/curto- Termo (N) | Permissível Força de esmagamento (Longo prazo/ Curto prazo) (N) | Raio de flexão (Estático/dinâmico) (Mm) |
GYTC8A-24Xn | 24 | 4 | 1 | 158 | , | 300/1000 | 10D/20D |
GYTC8A-48Xn | 48 | 4 | 1 | 172 | |||
Temperatura de armazenamento e operação: -40 °C a 70 °C. | |||||||
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente. | |||||||
Tem excelentes propriedades mecânicas e características de temperatura.
Os fios de aço usados como elementos autoportantes atendem à resistência à tração necessária para cabos ópticos aéreos, facilitando a instalação aérea autossustentável e reduzindo os custos de instalação.
O material do tubo solto tem boa resistência à hidrólise e excelente resistência à pressão lateral.
O tubo é preenchido com graxa especial, fornecendo proteção crítica para as fibras ópticas.
A fita de aço revestida de dupla face aumenta a resistência à umidade do cabo.
