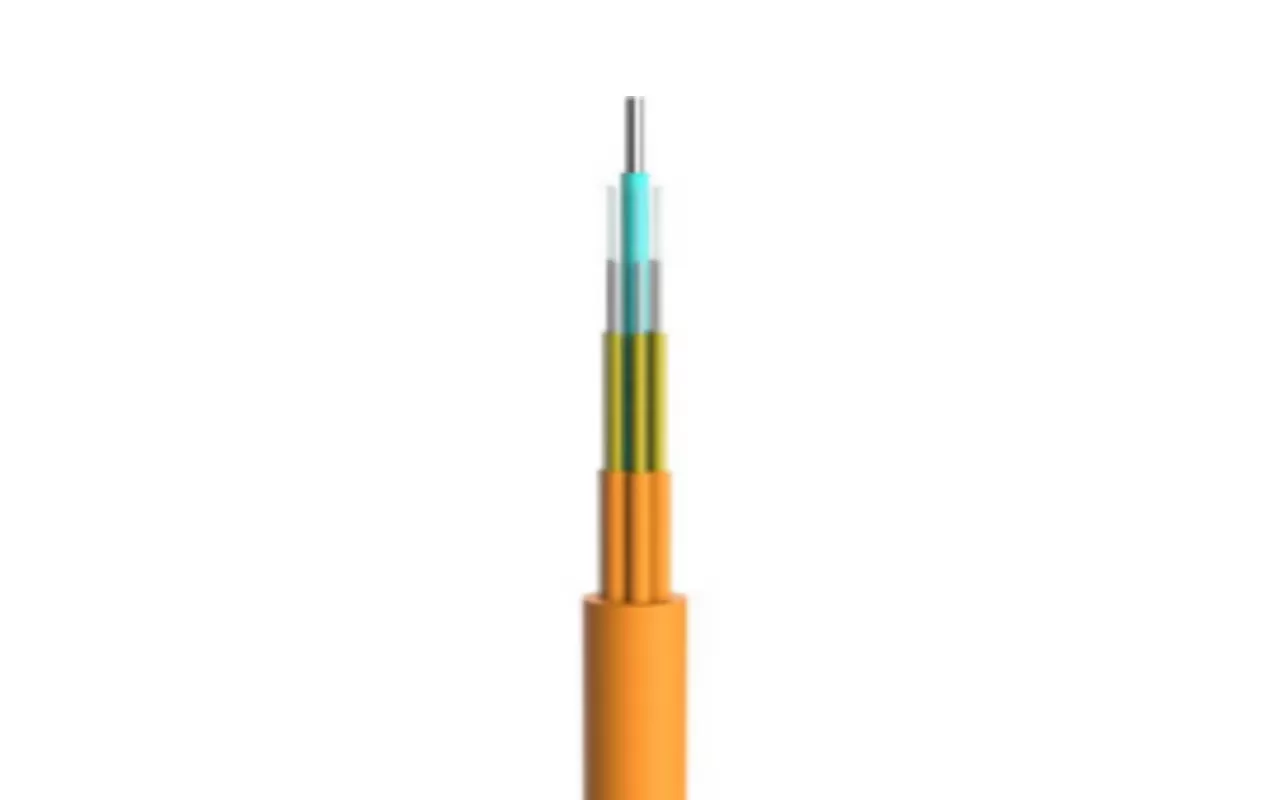

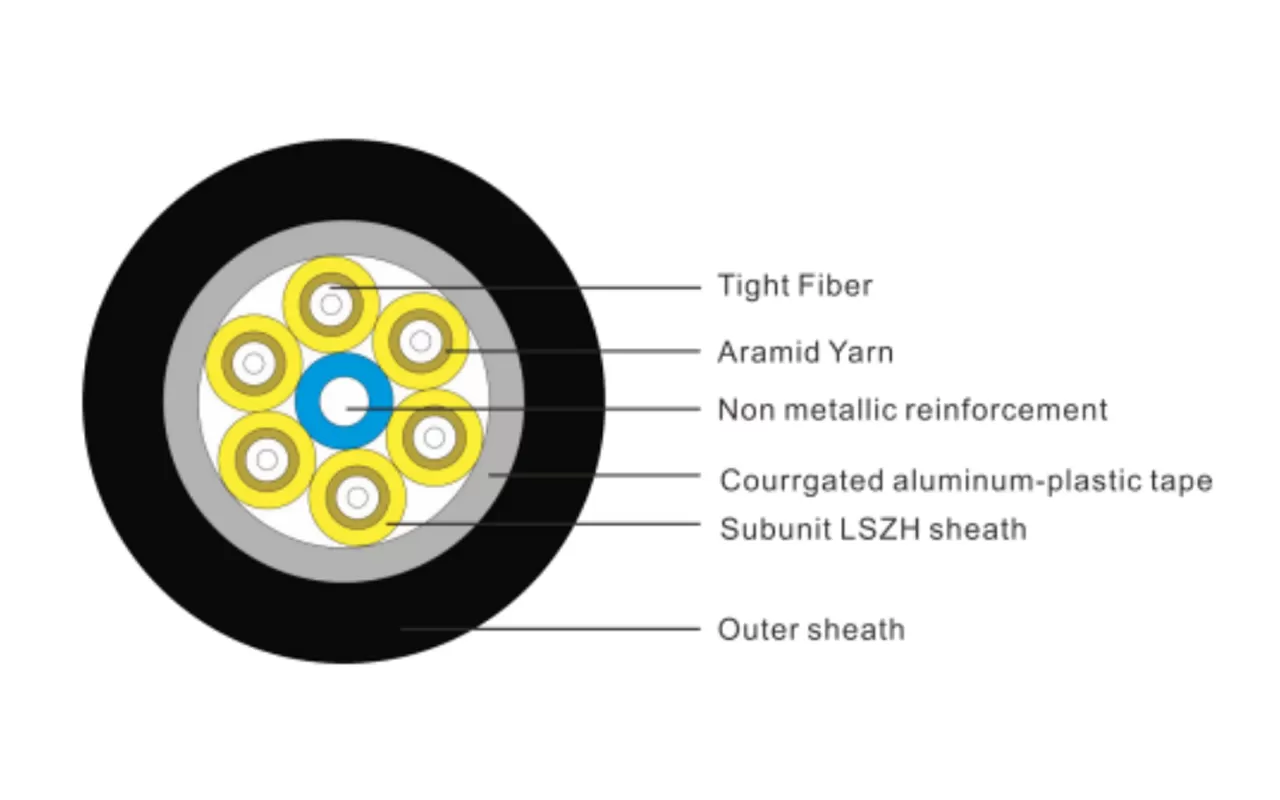

O pigtail à prova d'água usa um cabo óptico de núcleo único (fibra com buffer compacto de 900μm, membro de força de aramida) como uma subunidade, com um membro de força central não metálico. As subunidades do cabo óptico são encalhadas ao redor do membro de força central para formar o núcleo do cabo. Uma camada à prova de umidade de fita de alumínio é enrolada do lado de fora e uma bainha de polietileno é extrudada como a camada mais externa.
Modelo de cabo óptico | Diâmetro do cabo de referência (mm) | Peso do cabo de referência (kg/km) | Força de tração permitida a longo prazo/a curto prazo (N) | Força de esmagamento admissível a longo prazo/a curto prazo (N) | Raio de flexão estático/dinâmico (mm) | |
GJA-II-YX-4Xn | 8,3 ± 0,5 | 58 | 58 | 130/440 | 300/1000 | 20D/10D |
GJA-II-YX-6Xn | 9,2 ± 0,5 | 73 | 73 | 200/660 | 300/1000 | 20D/10D |
GJA-II-YX-8Xn | 10,6 ± 0,5 | 96 | 96 | 200/660 | 300/1000 | 20D/10D |
GJA-II-YX-12Xn | 13,4 ± 0,5 | 115 | 155 | 200/600 | 300/1000 | 20D/10D |
Tipo de fibra óptica | Atenuação | Largura de banda de lançamento sobrecarregada | Largura de banda modal eficaz | Comprimento do link Ethernet 10G | Raio de flexão mínimo | |||
Condições | 1310/1550nm Valor Máximo Valor Típico | 1310/1550nm Valor Máximo Valor Típico | 850/1300nm | 850nm | 850nm | / | ||
Cada | DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm |
G652D | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7.5 |
Temperatura de transporte/armazenamento/operação: -20 °C ~ 60 °C, temperatura de instalação: -5 °C ~ 50 °C. | ||||||||
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente. | ||||||||
O membro de resistência não metálico permite que o cabo óptico resista a uma força de tração mais grande.
A fita de alumínio tem bom desempenho à prova de umidade.
O material da bainha externa tem as vantagens de resistência à corrosão, resistência à água, retardamento de chama e proteção ambiental.
Cabeamento estruturado interno
Conexão de equipamento de distribuição de cabo óptico externo para interno
