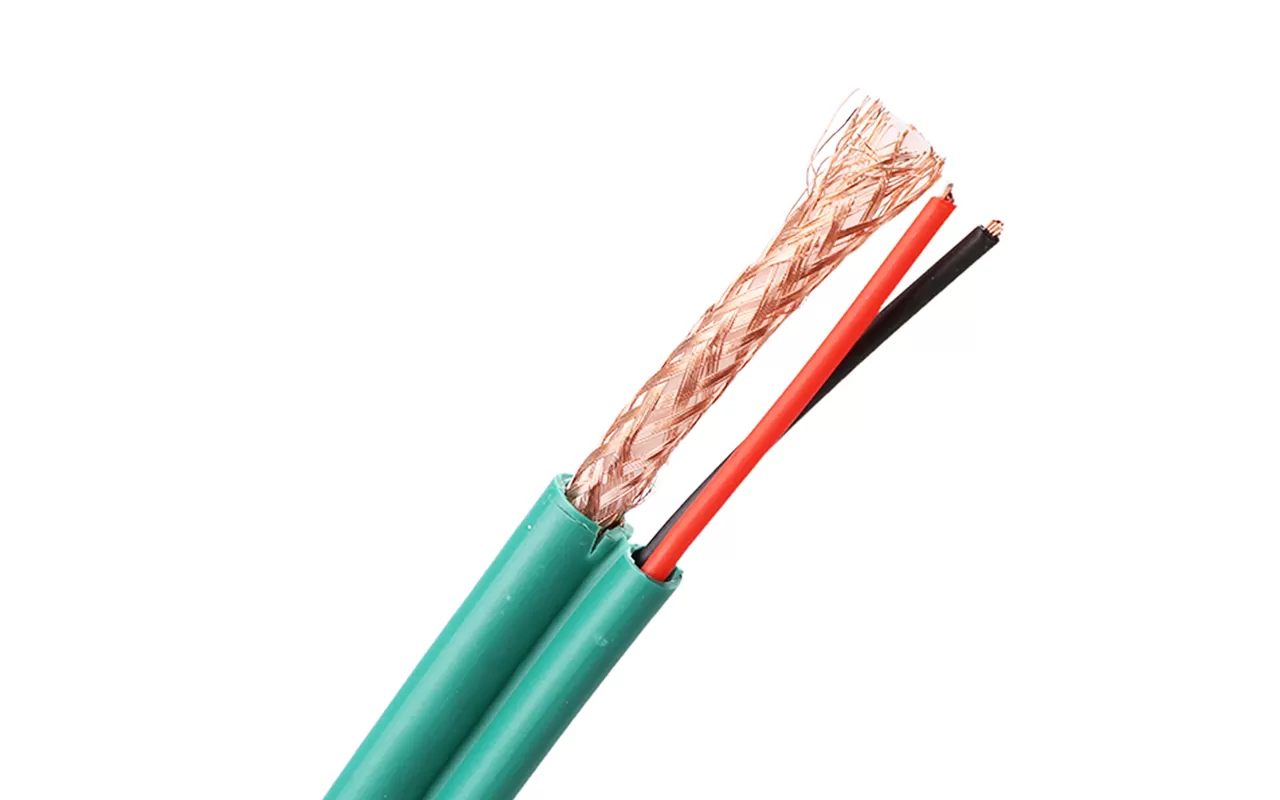

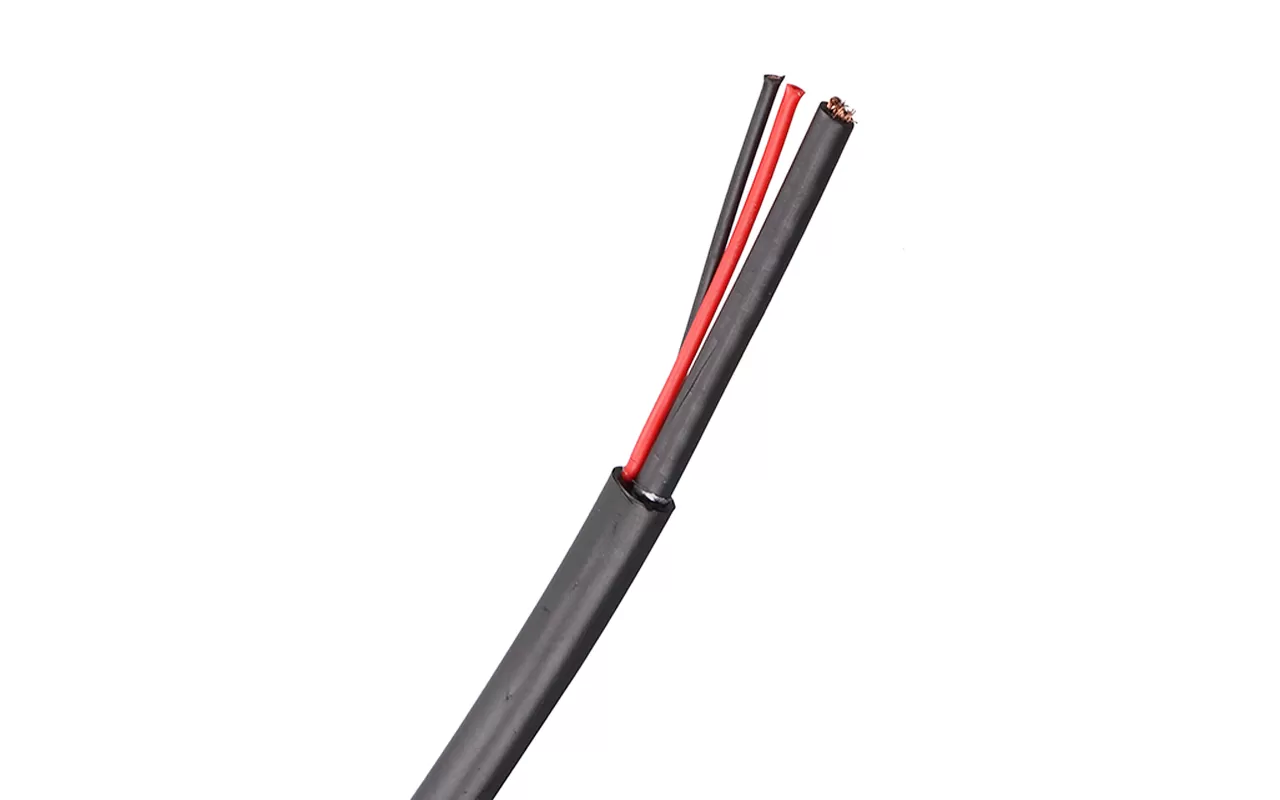

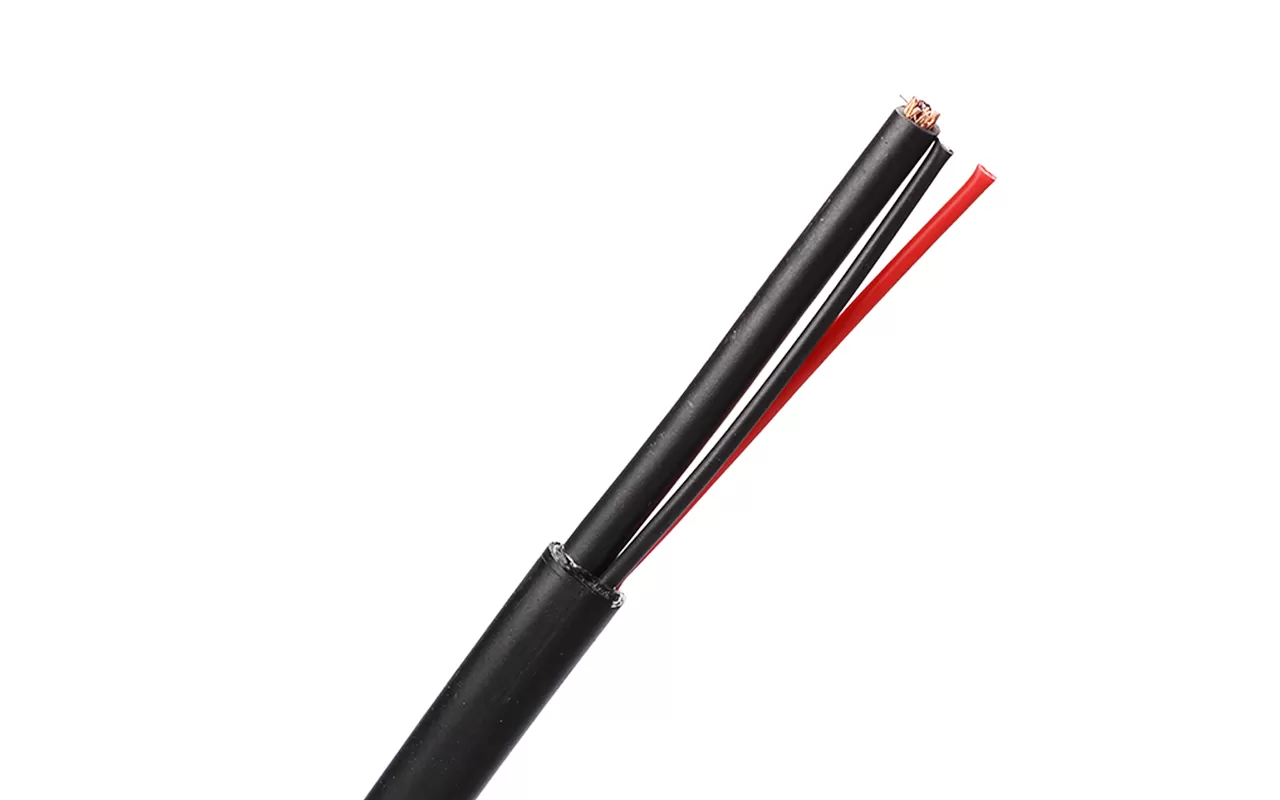

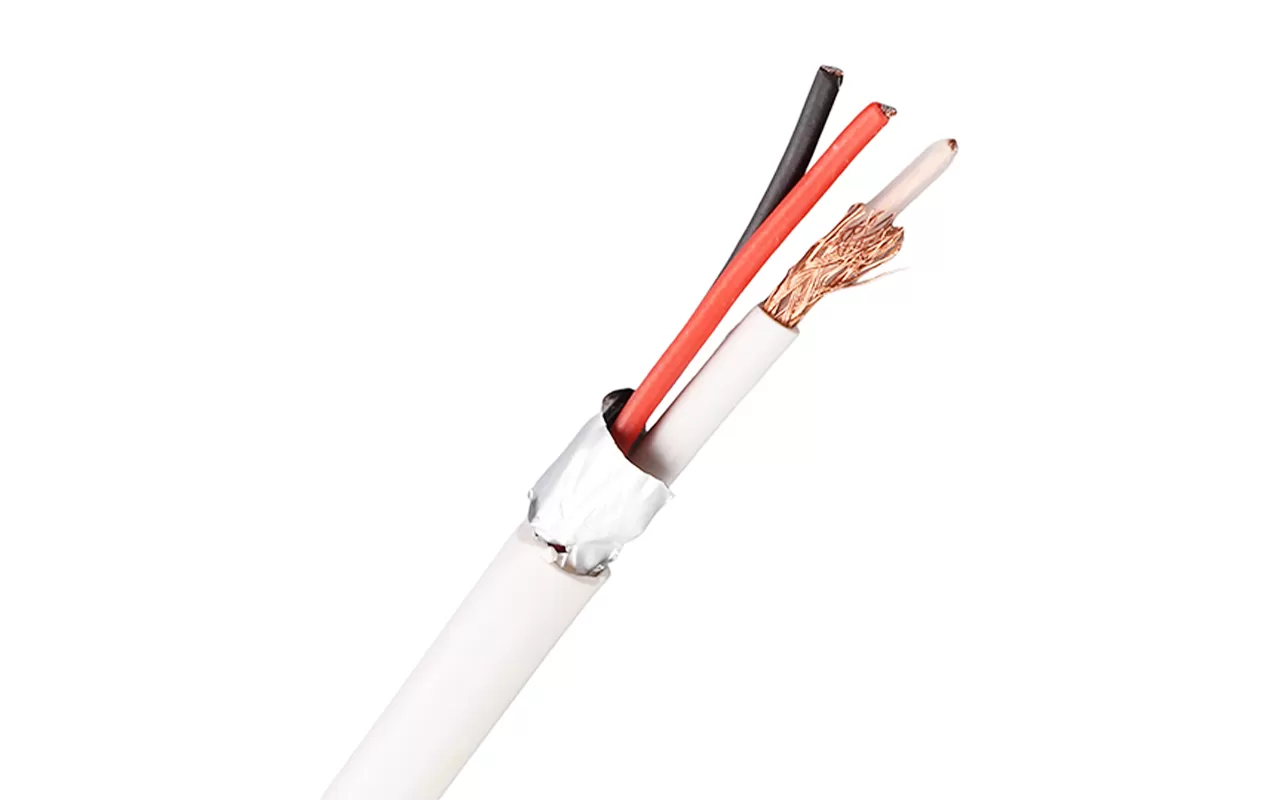

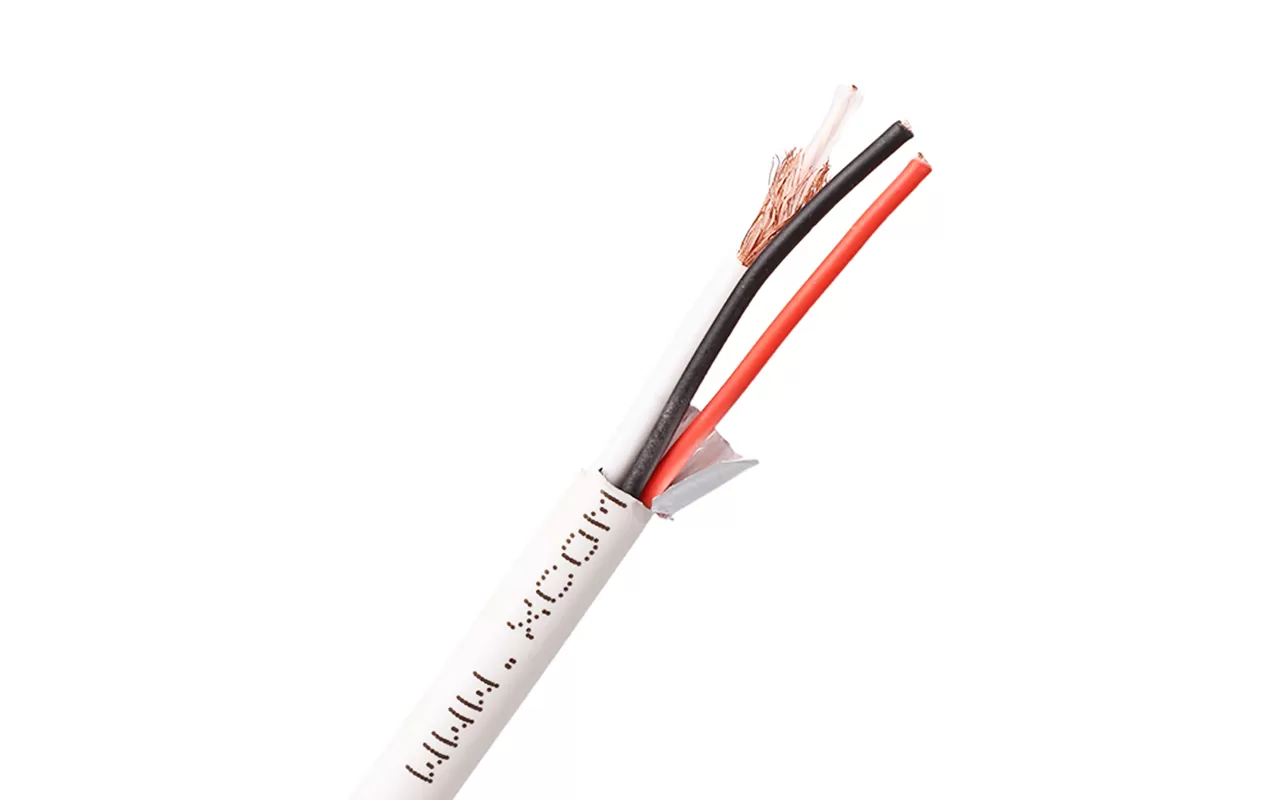

ESCUDO PADRÃO | TRI-SHIELD | QUAD-ESCUDO | ||
Condutor | MATERIAL | BC/CCS | BC/CCS | BC/CCS |
Nom.Dia | 20AWG | 20AWG | 20AWG | |
Dielétrico | MATERIAL | Espuma PE | Espuma PE | Espuma PE |
Nom.Dia | 3,66mm | 3,66mm | 3,66mm | |
Escudo | MATERIAL | AL Folha + AL Trança | Folha AL + AL Braidi ng + AL Folha | (Folha AL + AL Trança) * 2 |
COBERTURA | 40%-95% | 40%-95% | 35%-53% | |
Jaqueta | MATERIAL | PVC/PE | PVC/PE | PVC/PE |
Nom. Grosso | 0,80mm | 0,80mm | 0,86mm | |
Nom.Dia | 6,10mm | 6,10mm | 6,70mm |
Impedância nominal (ohm) | 75 ± 3 | ||
Velocidade nominal de propagação (%) | 85 | ||
Capacitância nominal (pf/m) | 50 | ||
Teste de faísca (VAC) | 2500 | ||
SRL(dB) | 20 | 20 | |
Atenuação [68 °F (20 °C)] | Frequência (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
5 | 0,86 | 2.82 | |
55 | 2.05 | 6.73 | |
187 | 3.6 | 11,81 | |
300 | 4.45 | 14.6 | |
450 | 5.4 | 17.72 | |
600 | 6.2 | 20.34 | |
750 | 6.97 | 22.87 | |
865 | 7.52 | 24,67 | |
1000 | 8.12 | 26.64 | |
