Fitas de 4, 6, 8 e 12 fibras são colocadas em tubos soltos feitos de materiais de alto módulo, e os tubos soltos são preenchidos com pasta de fibra de bloqueio de água tixotrópica.

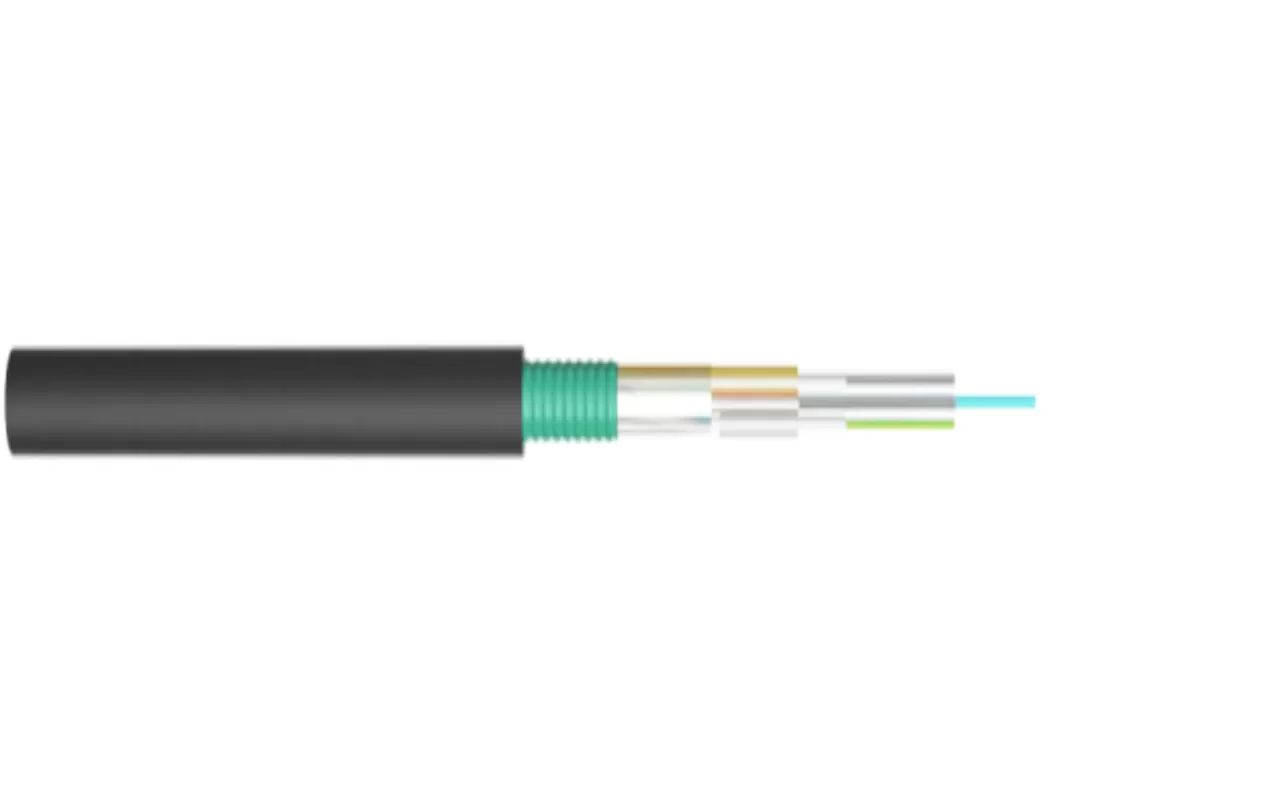

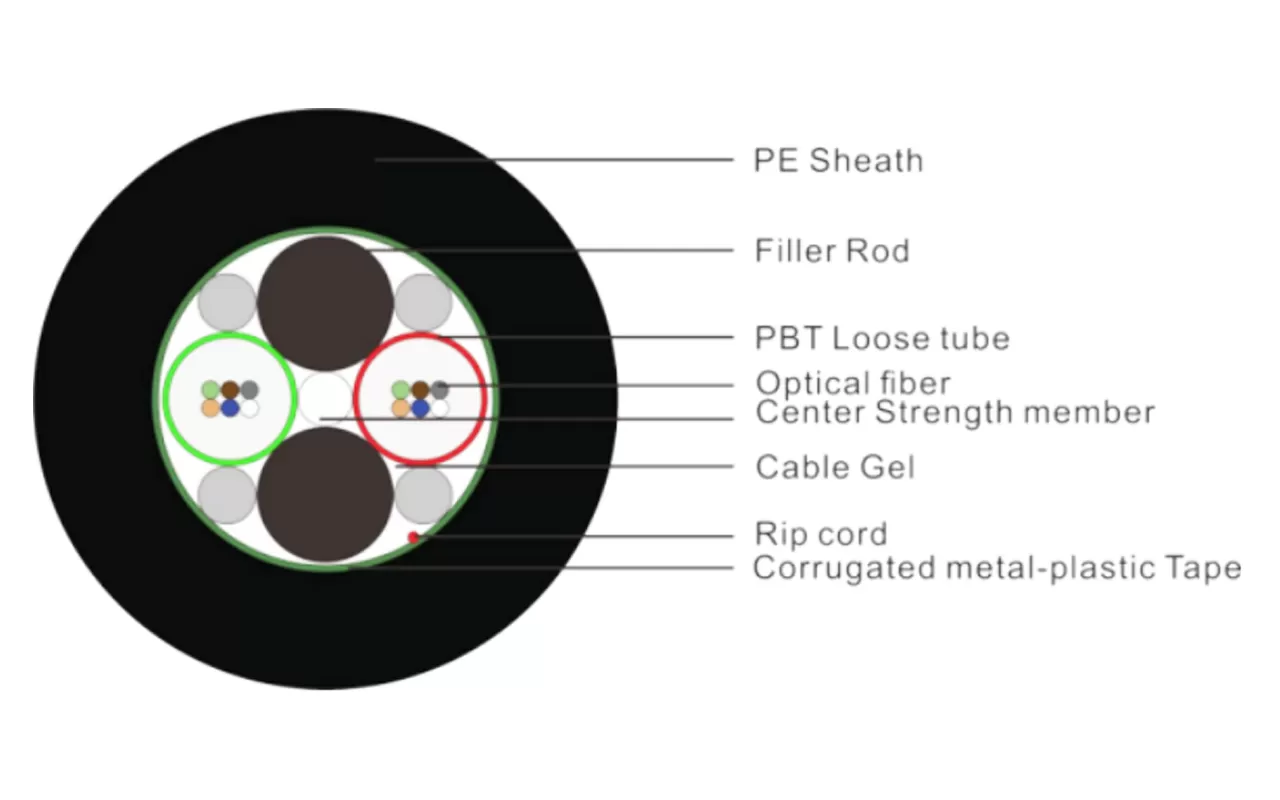

No centro do núcleo do cabo está um membro de força de metal. Os tubos soltos (e cordas de enchimento) são encalhados ao redor do membro de força central para formar um núcleo de cabo circular, com as lacunas dentro do núcleo do cabo preenchidas com pasta de cabo de bloqueio de água. Depois que a fita de alumínio revestida de plástico é enrolada longitudinalmente, uma bainha de polietileno é extrudada para formar o cabo.
Fibra Tipo | Atenuação (20 °C) | Largura de banda | Numérico Abertura (NA) | Comprimento de onda de corte de cabo | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0,200 ± 0,015NA | - |
62.5/125μm | ≤ 3.5db/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0,275 ± 0,015NS | - |
Óptico Cabo Modelo (Aumentando em 2 fibras) | Número de fibras | Número De Mangas | Número De enchimento Cordas | Referência Óptico Peso do cabo (Kg/km) | Permissível Força de tração Longo prazo/curto- Termo (N) | Permissível Força de esmagamento (Longo prazo/ Curto prazo) (N) | Raio de flexão (Estático/dinâmico) (Mm) |
GYDTA-48Xn | 4X12 | 1 | 3 | 265 | 600/1500 | 300/1000 | 10D/20D |
GYDTA-96Xn | 8X12 | 2 | 2 | 265 | |||
GYDTA-144Xn | 12X12 | 3 | 1 | 265 | |||
GYDTA-288Xn | 24X12 | 4 | 0 | 295 | |||
Temperatura de armazenamento e operação: -40 °C a 70 °C. | |||||||
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente. | |||||||
O material do tubo solto em si tem boa resistência à hidrólise e alta resistência.
O tubo é preenchido com graxa especial, fornecendo proteção de vedação chave para as fibras ópticas.
A bainha especial tem excelente retardamento de chama.
Um único membro de força central não metálico.
As fitas 2, 6, 8 e 12 fibras são adotadas, permitindo uma aplicação flexível.
Tem excelentes propriedades mecânicas e características de temperatura.
Camada à prova de umidade de fita de alumínio revestido de plástico.
