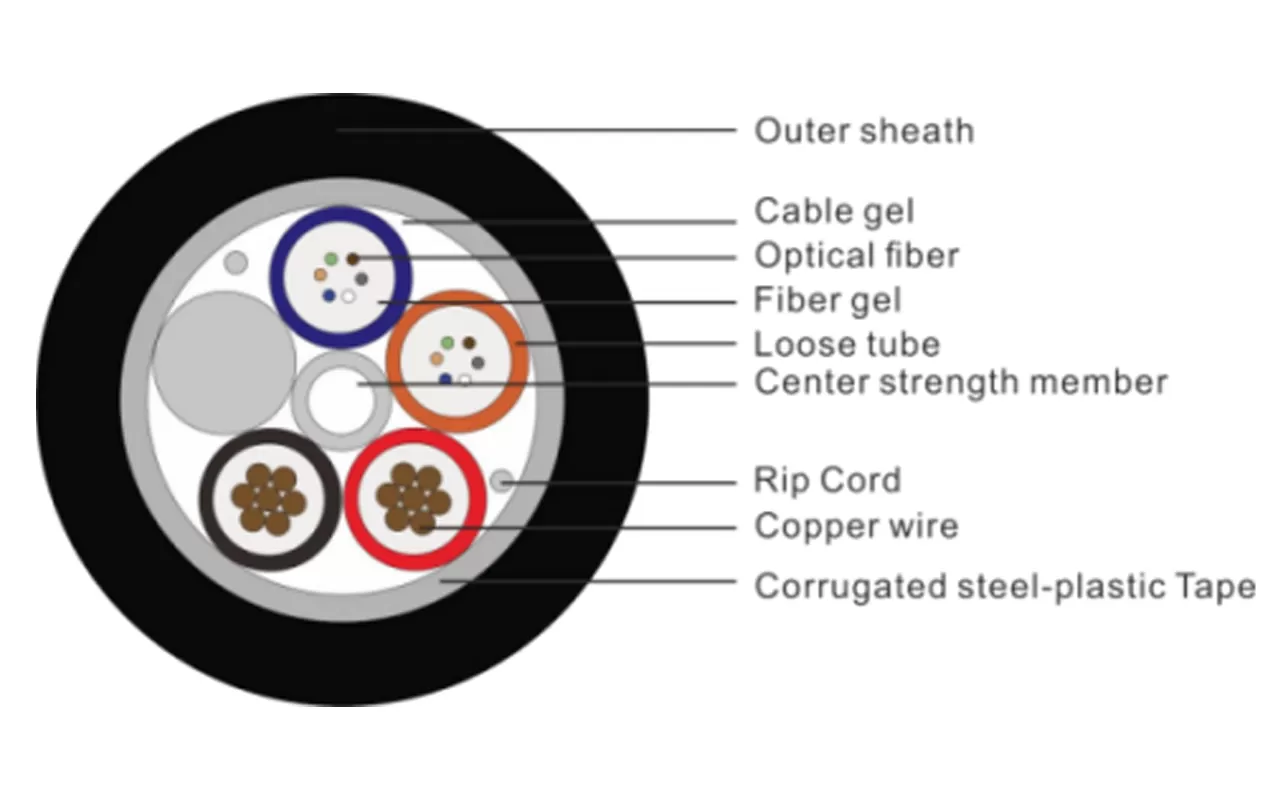

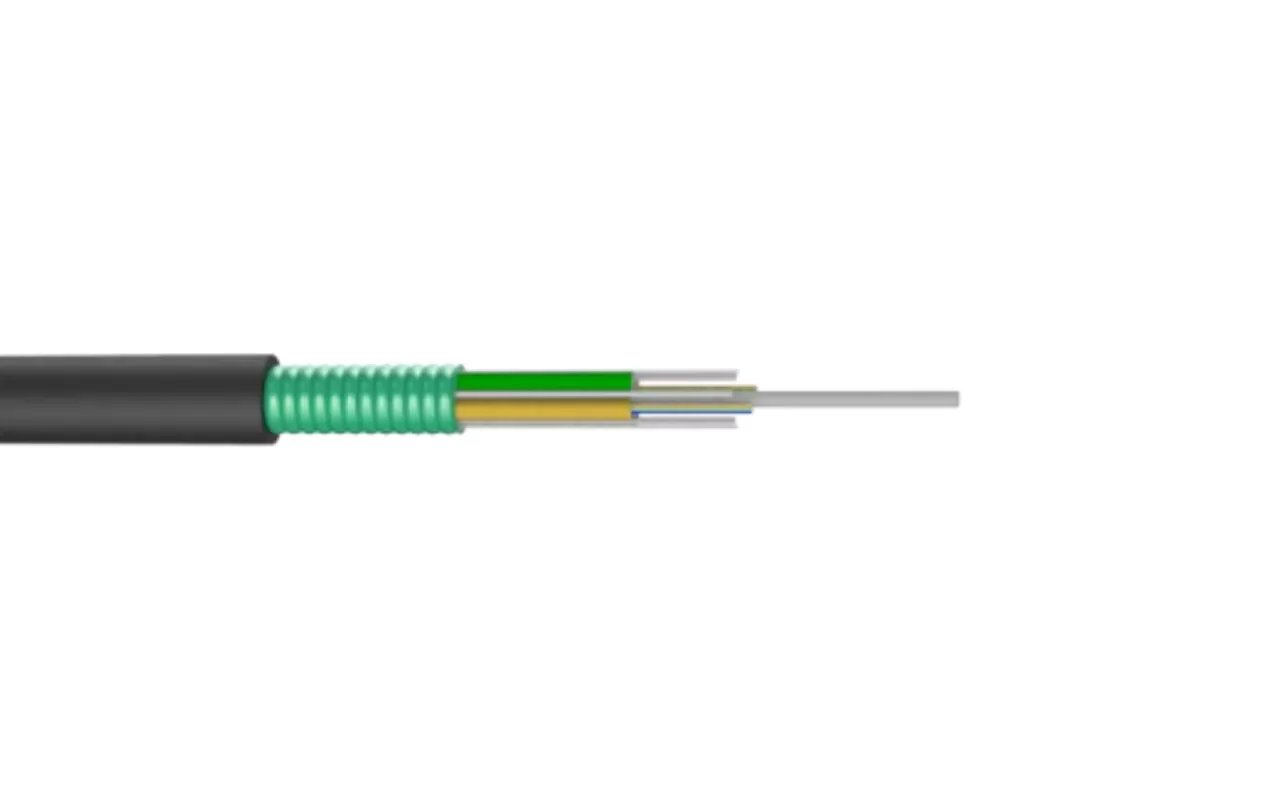

As fibras ópticas coloridas são colocadas em tubos soltos feitos de material resistente à hidrólise de alto módulo, que são preenchidos com pasta de bloqueio de água tixotrópica. Uma camada de fios de aço redondos finos é encalhada ao redor dos tubos soltos para formar um núcleo de cabo circular compacto, com cargas de bloqueio de água embaladas nas lacunas dentro do núcleo. Depois de embrulhar longitudinalmente com fita de alumínio revestida de plástico, uma bainha interna de polietileno é extrudada. Então, depois de ser blindado com um único fio de aço redondo fino, uma bainha externa de polietileno é finalmente extrudada para completar o cabo.
Óptico Cabo Modelo (Aumentando em 2 fibras) | Referência Diâmetro exterior (Mm) | Referência Peso (Kg/km) | Permissível Força de tração Longo prazo/curto- Termo (N) | Permissível Esmagando a força (Longo prazo/ Curto prazo) (N) | Estrutura de referência |
GDTS-02-24Xn 2X1.5 | 11.6 | 157 | 600/1500 | 300/1000 | Tipo I |
GDTS-02-24Xn 2X2.5 | 12.5 | 190 | 600/1500 | 300/1000 | Tipo II |
GDTS-02-24Xn 2X4.0 | 13.6 | 241 | 600/1500 | 300/1000 | Tipo II |
GDTS-02-24Xn 2X5.0 | 15.0 | 282 | 600/1500 | 300/1000 | Tipo III |
GDTS-02-24Xn 2X6.0 | 15.7 | 300 | 600/1500 | 300/1000 | Tipo III |
GDTS-02-24Xn 2X8.0 | 16.9 | 383 | 600/1500 | 300/1000 | Tipo III |
Nota: Xn representa o tipo de fibra óptica. 2X1.5/2X2.5/2X4.0/2X6.0/2X8.0 indica a quantidade e especificação dos condutores. Cabos híbridos optoeletrônicos com diferentes especificações e quantidades de condutores podem ser produzidos de acordo com os requisitos do usuário. Cabos compostos optoeletrônicos com diferentes contagens de núcleo de fibra óptica podem ser fabricados de acordo com os pedidos do cliente. | |||||
Área da seção transversal do condutor (mm2) | Resistência máxima de corrente contínua de um único condutor (20 °C)(MΩ km) | Resistência de isolamento (20 °C)(MΩ km) | Resistência de tensão suportável de isolamento KV,DC 1 minuto | ||
Entre cada condutor isolado e outros metais conectados dentro do cabo | Entre os fios | Entre o fio e a fita blindada de metal | Entre o fio e o fio de aço | ||
1.5 | 13.3 | ≥ 10000 | 5 | 5 | 3 |
2.5 | 7,98 | ||||
4.0 | 4,95 | ||||
5.0 | 3.88 | ||||
6.0 | 3.30 | ||||
8.0 | 2.47 | ||||
Nota: O desempenho relevante dos condutores de alimentação está em conformidade com GB/T 3956-2008. O desempenho elétrico dos alimentadores atende aos requisitos de GB/T 5023.3-2007. Nota: As dimensões e os valores de desempenho do produto podem ser personalizados de acordo com os requisitos específicos do cliente. | |||||
Possui excelentes propriedades mecânicas e resistência à temperatura
A blindagem de fio de aço redondo fino de camada dupla aumenta a resistência à tração do cabo
O material do tubo solto apresenta resistência superior à hidrólise e forte resistência à pressão lateral
Graxa especial preenchida nos tubos oferece proteção crítica para fibras ópticas
Fita de alumínio revestida de plástico serve como uma camada à prova de umidade
Compacto em tamanho, leve e fácil de instalar
