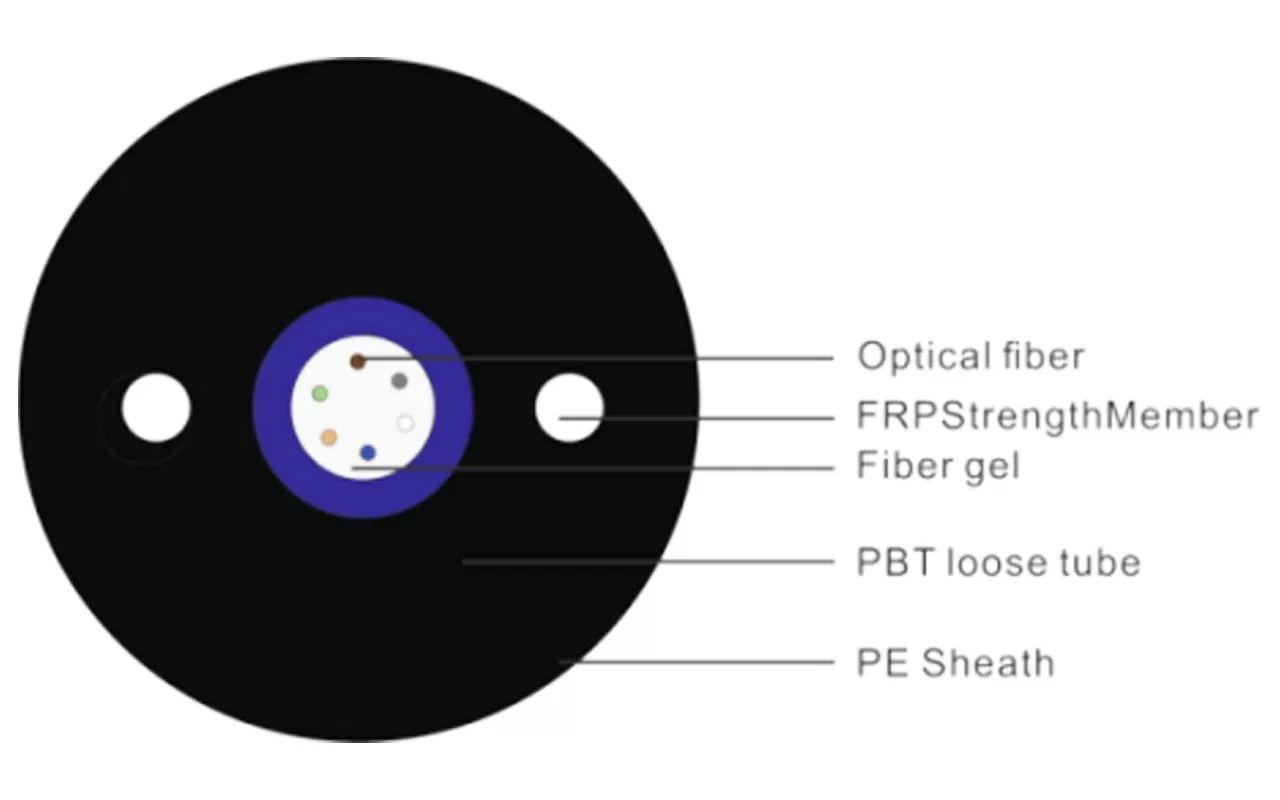

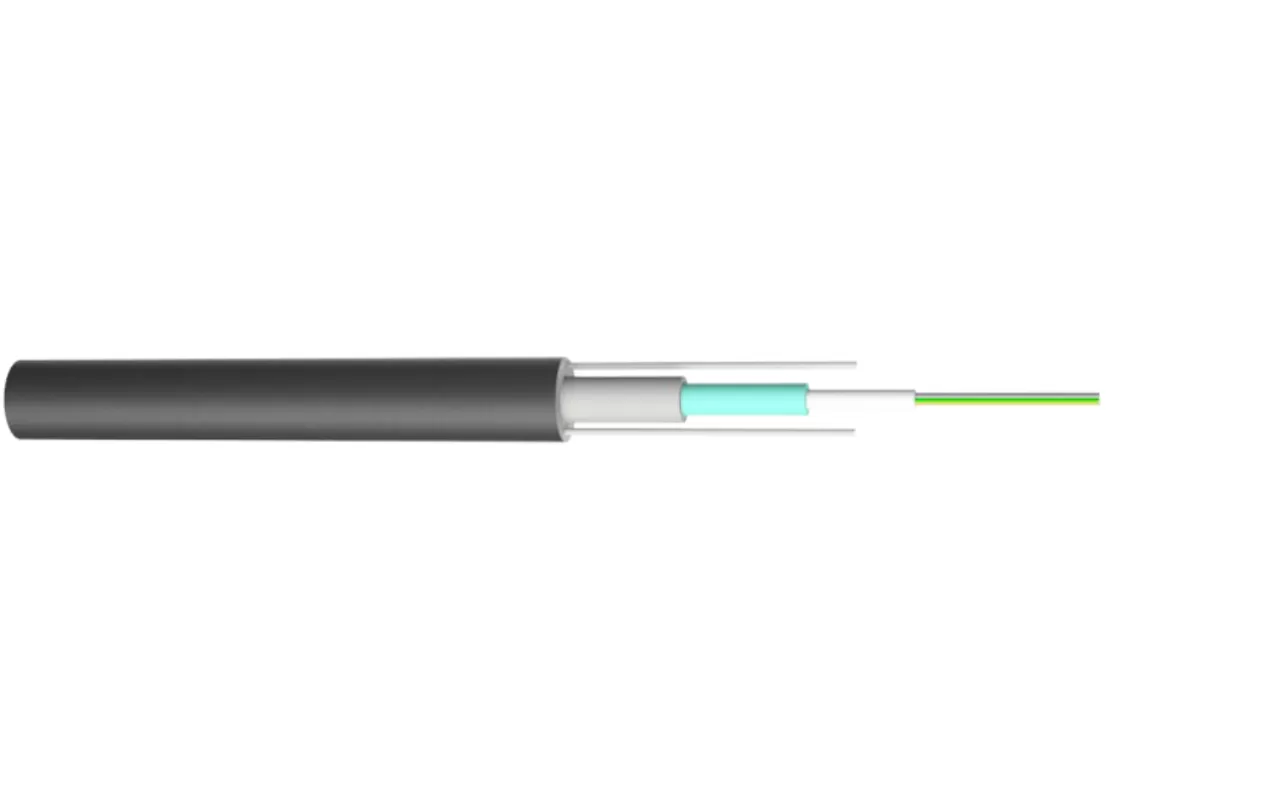

As fibras ópticas coloridas são colocadas em tubos soltos feitos de alto módulo, materiais resistentes à hidrólise, e os tubos soltos são preenchidos com pasta de bloqueio de água tixotrópica. Materiais de bloqueio de água são aplicados fora dos tubos soltos para garantir a resistência longitudinal da água do cabo óptico. Dois plásticos paralelos reforçados com fibra de vidro (FRP) são colocados em ambos os lados, após o que uma bainha de polietileno é extrudada para formar o cabo.
Fibra Tipo | Atenuação (20 °C) | Largura de banda | Numérico Abertura (NA) | Comprimento de onda de corte de cabo | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0,200 ± 0,015NA | - |
62.5/125μm | ≤ 3.5db/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0,275 ± 0,015NS | - |
Óptico Cabo Modelo (Aumentando em 2 fibras) | Número de fibras ópticas | Referência Óptico Peso do cabo (Kg/km) | Permissível Força de tensão Longo prazo/curto- Termo (N) | Permissível CrushForce (Longo prazo/ Curto prazo) (N) | Raio de flexão (Estático/dinâmico) (Mm) |
GYFXY-24Xn | 14-24 | 96 | 400/1500 | 300/1000 | 10D/20D |
Temperatura de armazenamento e operação: -40 °C a 70 °C. | |||||
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente. | |||||
Tem boas propriedades mecânicas e características de temperatura.
O material do tubo solto tem boa resistência à hidrólise e excelente resistência à pressão lateral.
O tubo é preenchido com graxa especial, fornecendo proteção crítica para as fibras ópticas.
A bainha PE tem excelente resistência à radiação UV.
Dois FRPs paralelos garantem a estabilidade e o desempenho de tração do cabo óptico.
Pequeno em diâmetro, leve em peso e fácil de colocar.
