As fibras ópticas coloridas são colocadas em tubos soltos feitos de materiais de alto módulo, e os tubos soltos são preenchidos com pasta de fibra de bloqueio de água tixotrópica.

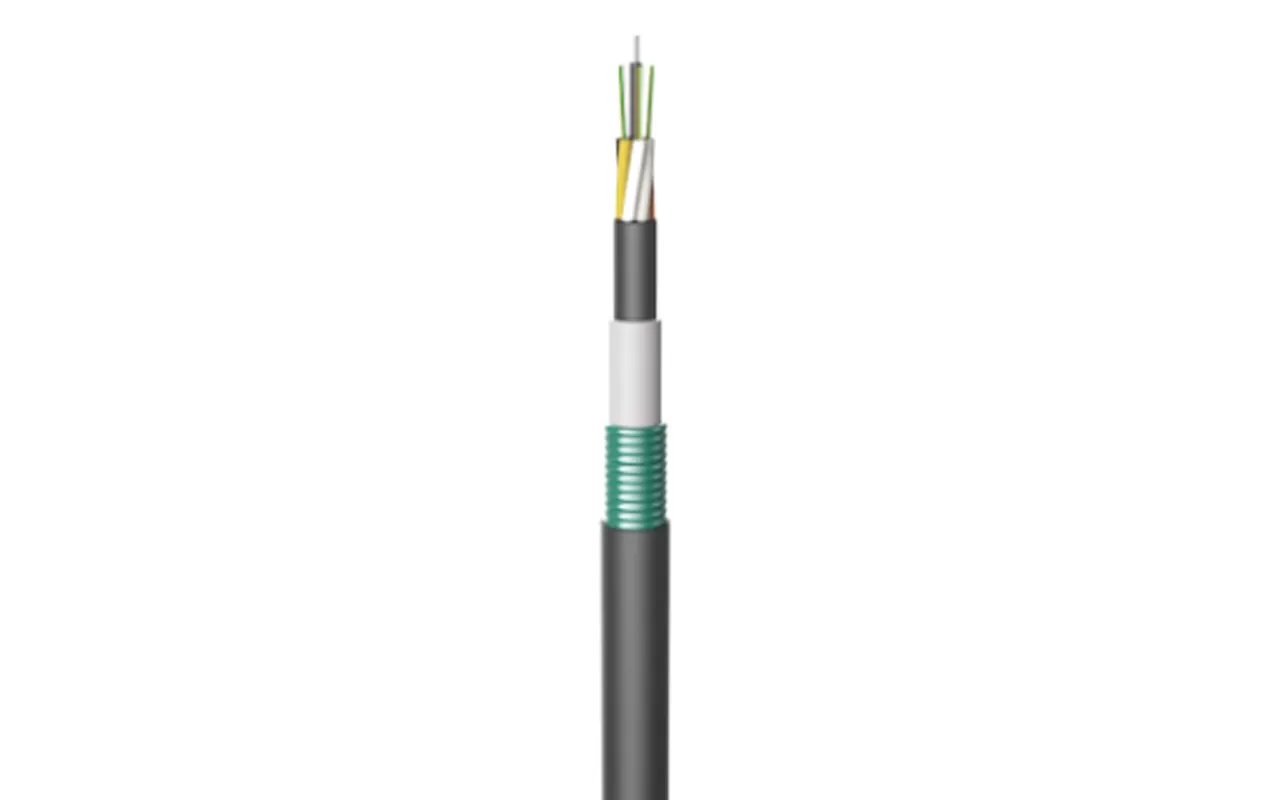

No centro do núcleo do cabo está um membro de força de metal. Os tubos soltos (e cordas de enchimento) são encalhados ao redor do membro de força central para formar um núcleo de cabo circular. As lacunas no núcleo do cabo e o espaço entre o núcleo do cabo e a fita de alumínio são preenchidos com pasta de cabo de bloqueio de água. Depois que a fita de alumínio revestida de plástico é enrolada longitudinalmente, uma bainha de polietileno é extrudada.
Tipo de fibra | Atenuação (20 °C) | Largura de banda | Abertura numérica (NA) | Comprimento de onda de corte de cabo | |||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | ||||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm | |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm | |
50/125μm | ≤ 3.0db/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0,200 ± 0,015NA | - | |
62.5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0,275 ± 0,015NS | - | |
Modelo de cabo óptico (aumentando em 2 fibras) | Número de fibras | Número de mangas | Número de cordas de enchimento | Peso do cabo óptico de referência (kg/km) | Força de tração permitida (longo/curto prazo)(N) | Força de esmagamento admissível (longo/curto prazo)(N) | Raio de flexão (estático/dinâmico)(mm) |
GYTY53-24Xn | 24 | 4 | 1 | 160 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTY53-48Xn | 48 | 4 | 1 | 174 | |||
GYTY53-96Xn | 96 | 8 | 0 | 214 | |||
GYTY53-144Xn | 144 | 12 | 0 | 281 |
Nota: As dimensões e os valores de desempenho do produto podem ser personalizados de acordo com os requisitos específicos do cliente.
-O material do tubo solto em si tem boa resistência à hidrólise e alta resistência.
O tubo é preenchido com graxa especial, que fornece proteção de vedação chave para as fibras ópticas.
A bainha PE tem excelente resistência à radiação UV.
O membro de força central de fio de aço único ajuda com o alinhamento e a resistência à tração do cabo óptico.
Tem excelentes propriedades mecânicas e características de temperatura.
A fita de aço corrugado de dupla face (PSP) aumenta a resistência à umidade do cabo, e a parte corrugada combina melhor com o PE, tornando a estrutura mais robusta.
-Materiais de bloqueio de água de alta qualidade evitam a infiltração longitudinal de água do cabo óptico.
