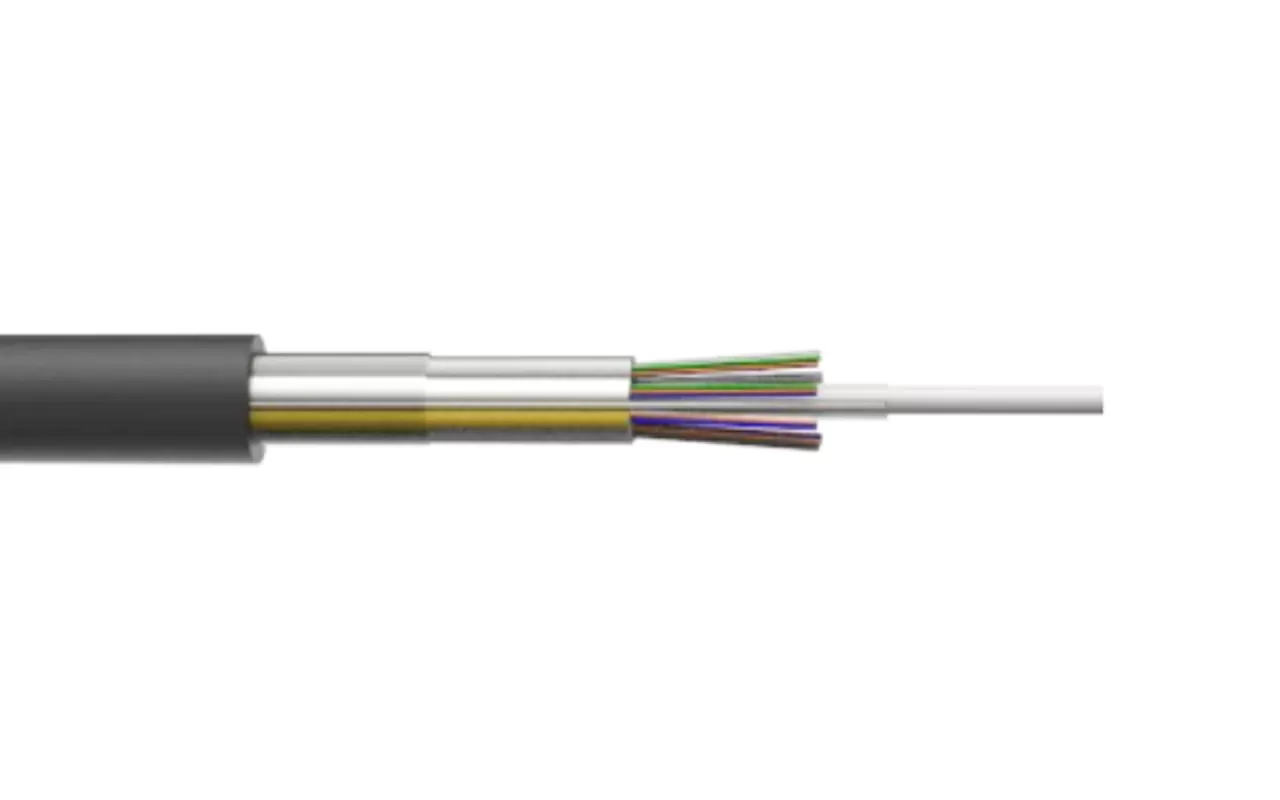

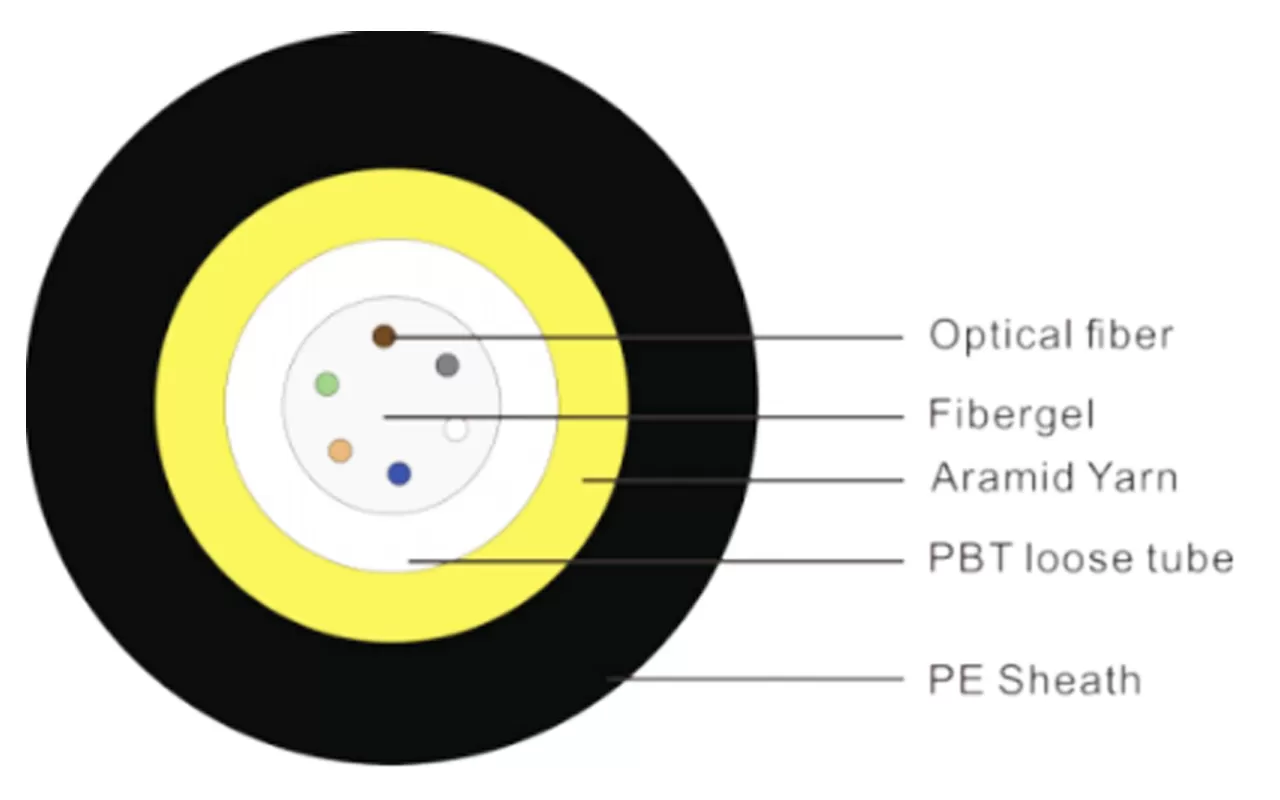

As fibras ópticas coloridas são colocadas em tubos soltos feitos de material resistente à hidrólise de alto módulo, e os tubos soltos são preenchidos com compostos à prova d'água não tóxicos e inofensivos. No centro do núcleo do cabo está um membro de força não metálico (FRP). Os tubos soltos (ou cordas de enchimento) são encalhados ao redor do membro de força central para formar um núcleo de cabo circular compacto. Os fios de bloqueio de água são dispostos fora do membro de resistência e, em seguida, uma bainha de polietileno de alta densidade preta ou colorida é extrudada para formar o cabo.
Fibra Tipo | Atenuação (20 °C) | Largura de banda | Numérico Abertura (NA) | Comprimento de onda de corte de cabo | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.5db/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0,200 ± 0,015NA | - |
62.5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0,275 ± 0,015NS | - |
Óptico Cabo Modelo (Aumentando em 2 fibras) | Número de fibras | Número De Tubos soltos | Número De enchimento Cordas | Cabo Diâmetro | Referência Óptico Peso do cabo (Kg/km) | Permissível Força de tensão Longo prazo/curto- Termo (N) | Permissível CrushForce (Longo prazo/ Curto prazo) (N) | Raio de flexão (Estático/dinâmico) (Mm) |
GCYFTY-96Xn | 96 | 8 | 0 | 6.4 | 31 | 250/800 | 150/450 | 10D/20D |
GCYFTY-144Xn | 144 | 12 | 0 | 8.3 | 49 | 250/800 | 150/450 | 10D/20D |
Temperatura de armazenamento e operação: -30 °C a 70 °C. | ||||||||
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos específicos do cliente. | ||||||||
Membros de resistência não metálicos são adotados, apresentando um pequeno diâmetro externo, peso leve e dureza moderada. A bainha externa tem um coeficiente de atrito extremamente baixo, permitindo uma distância de sopro de ar mais longa.
O tubo solto é preenchido com graxa especial, que fornece proteção de buffer para as fibras ópticas e garante o desempenho à prova d'água do cabo.
A estrutura compacta do cabo impede efetivamente a retração do tubo solto.
