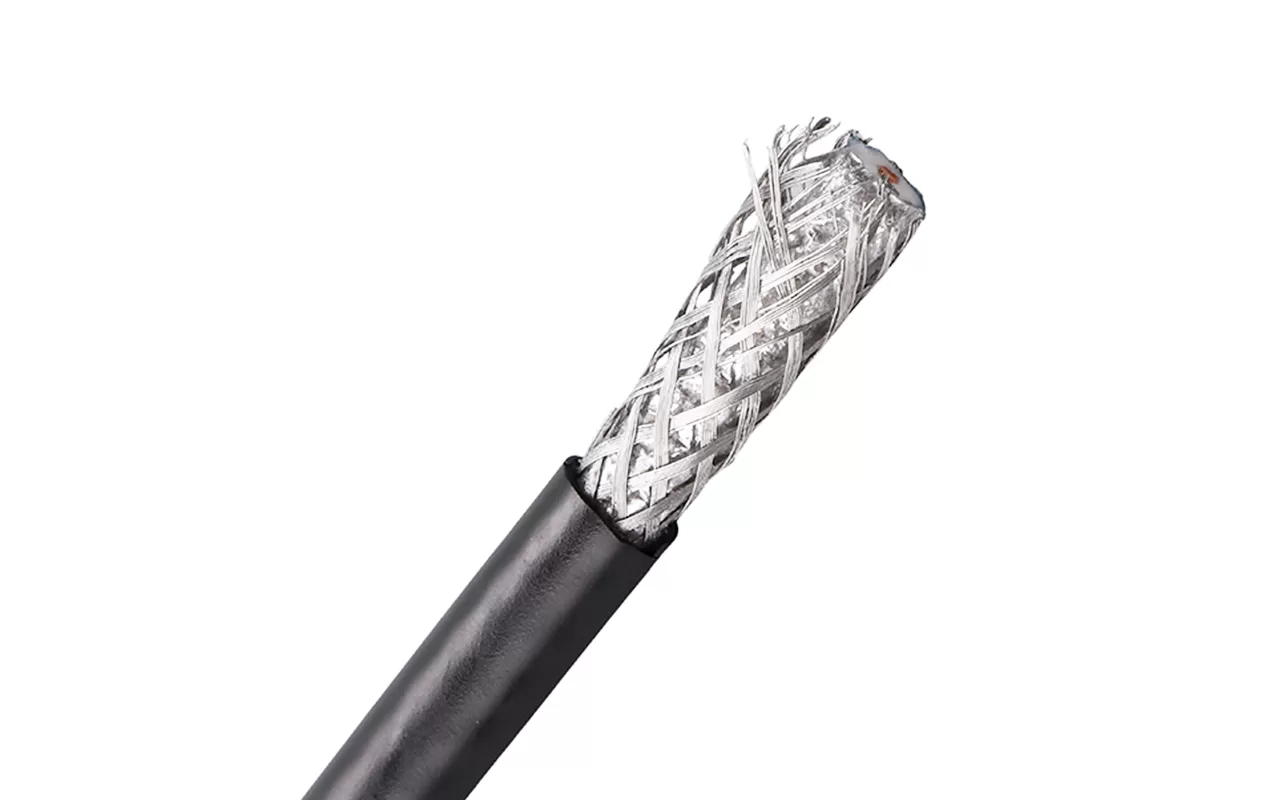

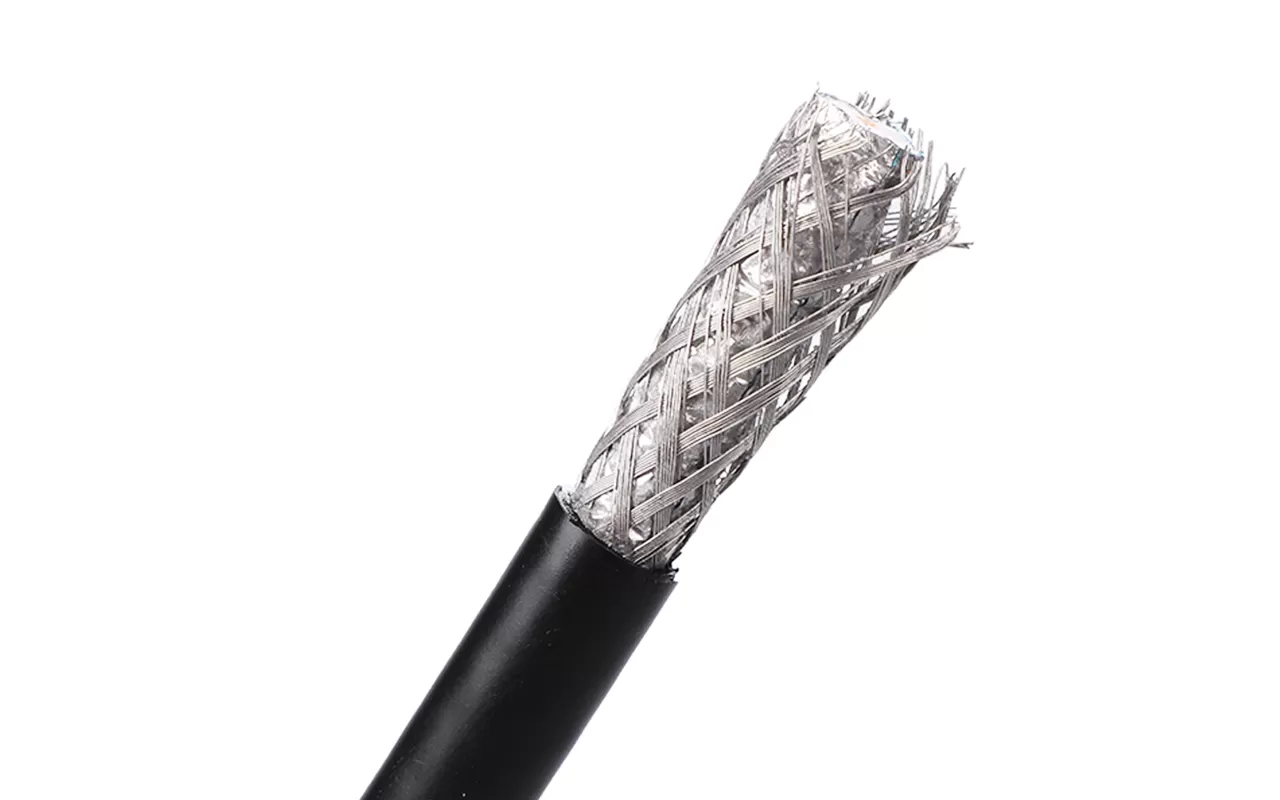

RG11 | ||
Condutor | MATERIAL | BC/CCS |
Nom.Dia | 14AWG | |
Dielétrico | MATERIAL | Espuma PE |
Nom.Dia | 7,11mm | |
Escudo | MATERIAL | AL Folha + AL Trança |
COBERTURA | 40%-95% | |
Jaqueta | MATERIAL | PVC/PE |
Nom. Grosso | 1,07mm | |
Nom.Dia | 10,16mm |
Impedância nominal (ohm) | 75 ± 3 | ||
Velocidade nominal de propagação (%) | 85 | ||
Capacitância nominal (pf/m) | 50 | ||
Teste de faísca (VAC) | 5000 | ||
SRL(dB) | 20 | 20 | |
Atenuação [68 °F (20 °C)] | Frequência (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
55 | 0,96 | 3.15 | |
300 | 2,25 | 7,38 | |
450 | 2,75 | 9.02 | |
600 | 3.18 | 10.43 | |
750 | 3,65 | 11.9 | |
1000 | 4.35 | 14.27 | |
