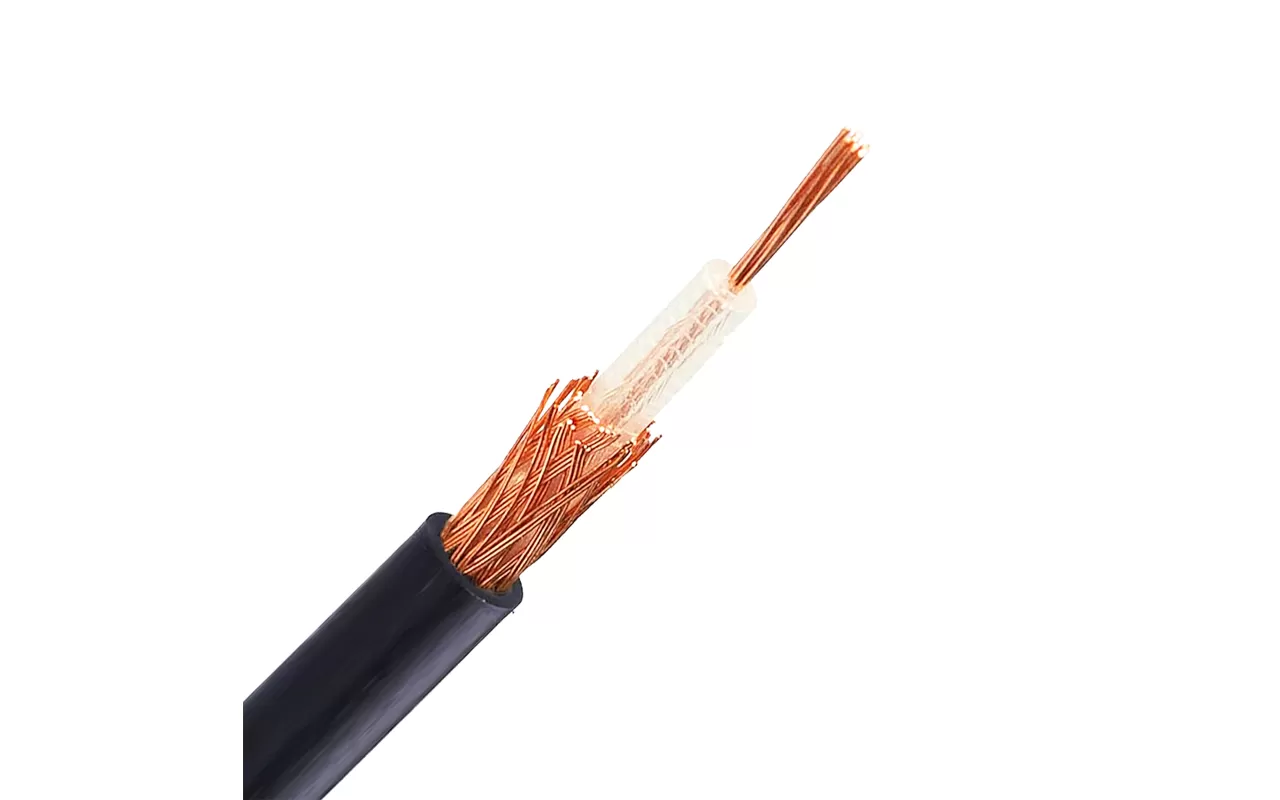

RG174 | ||
Condutor | MATERIAL | BC/CCS |
Nom.Dia | 7*0,16mm | |
Dielétrico | MATERIAL | PE |
Nom.Dia | 1,60mm | |
Escudo | MATERIAL | Trança tc |
COBERTURA | 90% | |
Jaqueta | MATERIAL | PVC |
Nom. Grosso | 0,5mm | |
Nom.Dia | 2,7 ± 0,10mm |
Impedância nominal (ohm) | 50 ± 2 | |
Velocidade nominal de propagação (%) | 66 | |
Capacitância nominal (pf/m) | 100 | |
Teste de faísca (VAC) | 2500 | |
SRL(dB) | 50-300 | 23 |
300-1000 | 21 | |
Atenuação [68 °F (20 °C)] | Frequência (MHz) | Máximo (dB/100m) |
10 | 9.8 | |
100 | 31 | |
400 | 74 | |
1000 | 120 | |
2000 | 170 | |
3000 | 210 | |
