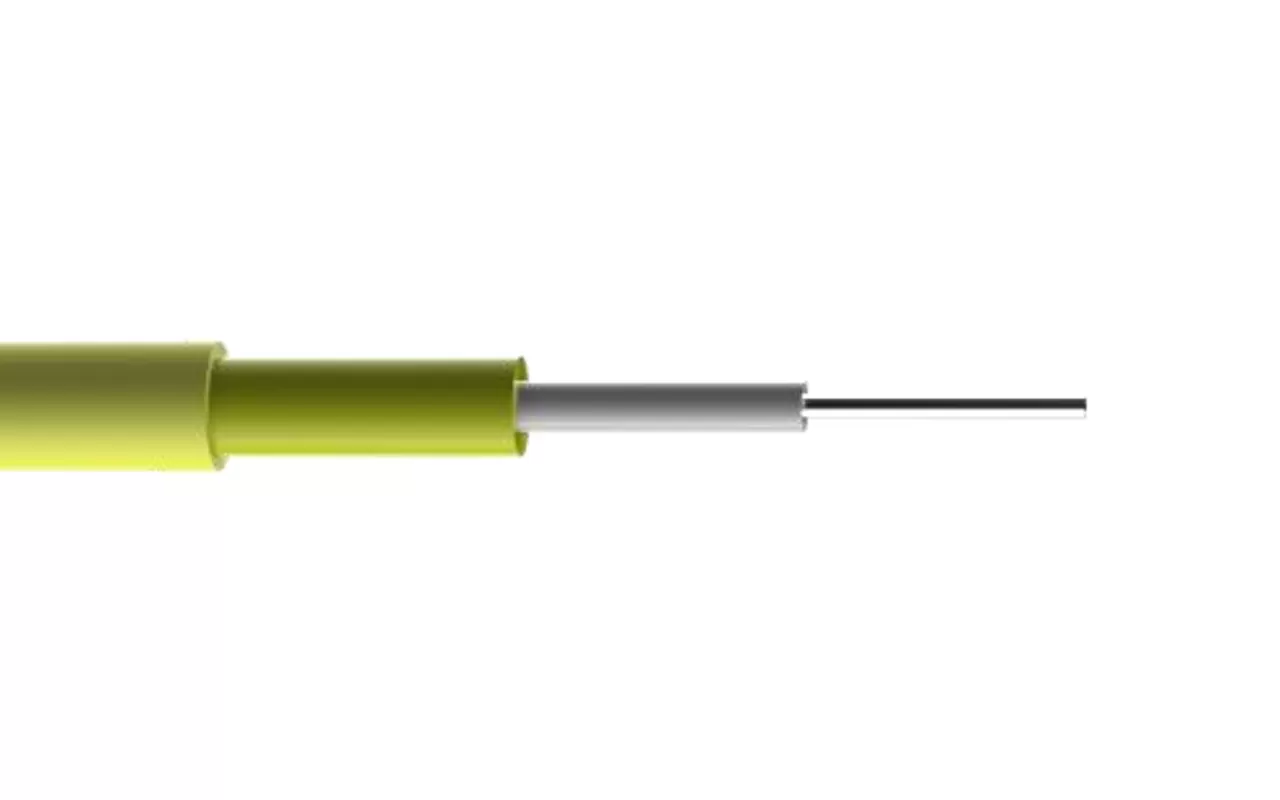

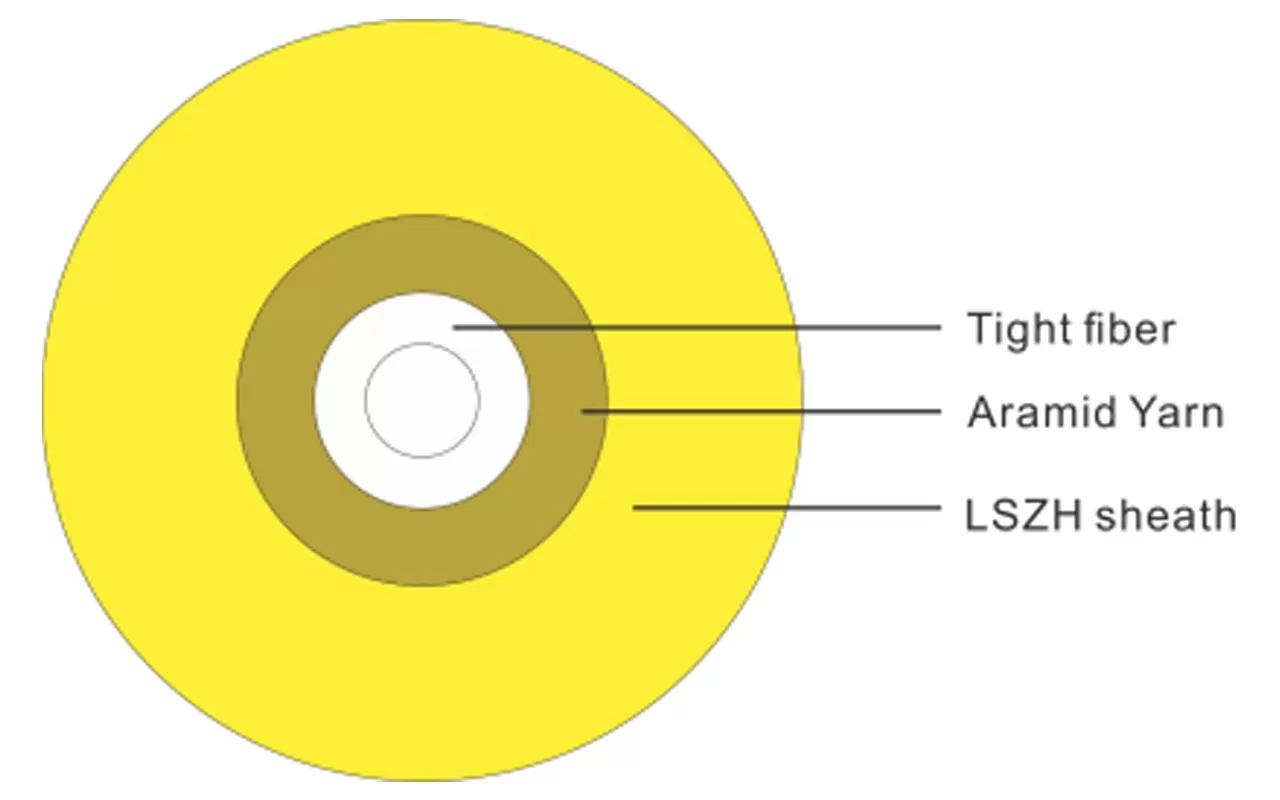

O cabo óptico interno de núcleo único usa fibra óptica com buffer compacto de 900μm ou 600μm como unidade de transmissão óptica, coberta com fio de aramida como membro de força, e extrudado com uma camada de revestimento de cloreto de polivinilo (PVC) na camada mais externa. Bainhas feitas de materiais como halogênio zero de baixa fumaça (LSZH) também podem ser fornecidas de acordo com os requisitos do cliente.
Modelo de cabo | Diâmetro do cabo de referência (mm) | Peso do cabo de referência (kg/km) | Diâmetro da fibra tamponada (μm) | Força de tração permitida a longo prazo/a curto prazo (N) | Força de esmagamento admissível a longo prazo/a curto prazo (N) | Raio de flexão estático/dinâmico (mm) | |
Bainha de PVC | Bainha LSZH | ||||||
SXC-1.6 | 1,6 ± 0,2 | 2.4 | 2.6 | 600 ± 50 | 40/80 | 100/500 | 60/30 |
SXC-1.9 | 1,9 ± 0,2 | 3.5 | 4.5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
SXC-2.8 | 2,8 ± 0,2 | 6.0 | 7.5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
Tipo de fibra óptica | Atenuação | Largura de banda de lançamento sobrecarregada | Largura de banda modal eficaz | Comprimento do link Ethernet 10G | Raio de flexão mínimo | |||
Condições | 1310/1550nm Valor Máximo Valor Típico | 1310/1550nm Valor Máximo Valor Típico | 850/1300nm | 850nm | 850nm | / | ||
Cada | DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm |
G652D | DB/km | DB/km | --- | --- | --- | --- | --- | 16 |
G657A1 | G652D | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | G657A1 | 0,5/0,4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | 0,36/0,22 | 0,5/0,4 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | --- | --- | 30 |
62.5/125 | 50/125 | --- | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7.5 |
Temperatura de transporte/armazenamento/operação: -20 °C ~ 60 °C, temperatura de instalação: -5 °C ~ 50 °C. | ||||||||
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente. | ||||||||
Adota fibra óptica com buffer apertado, que é fácil de tirar;
A fibra óptica de buffer apertado tem bom desempenho retardador de chama;
Os membros de força de aramida dotam o cabo óptico com excelente desempenho de tração;
O material da bainha externa tem as vantagens da resistência à corrosão, resistência à água, retardamento de chama, proteção ambiental, etc.
Jumpers de conexão ativa de fibra óptica ou tranças
Cabeamento de nível de riser interno e de ar forçado
Interconexão de instrumentos e equipamentos de comunicação
