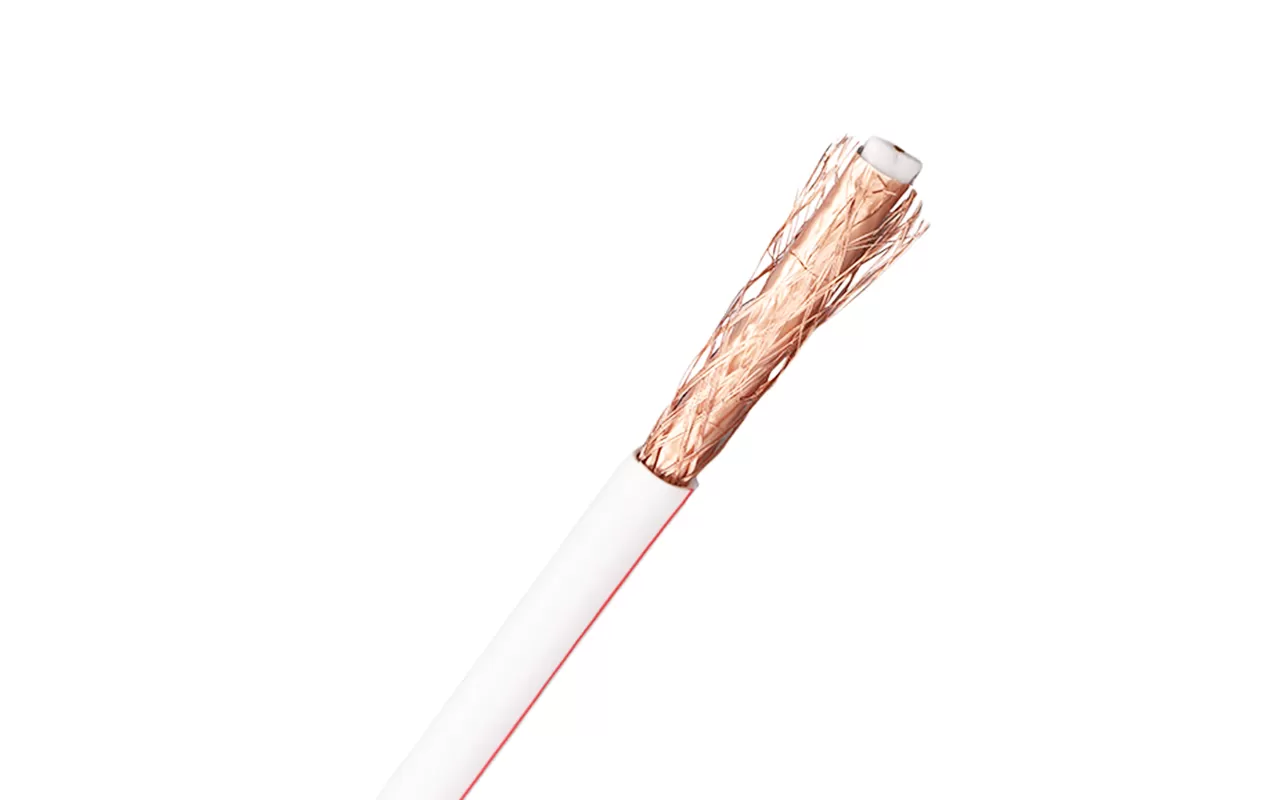

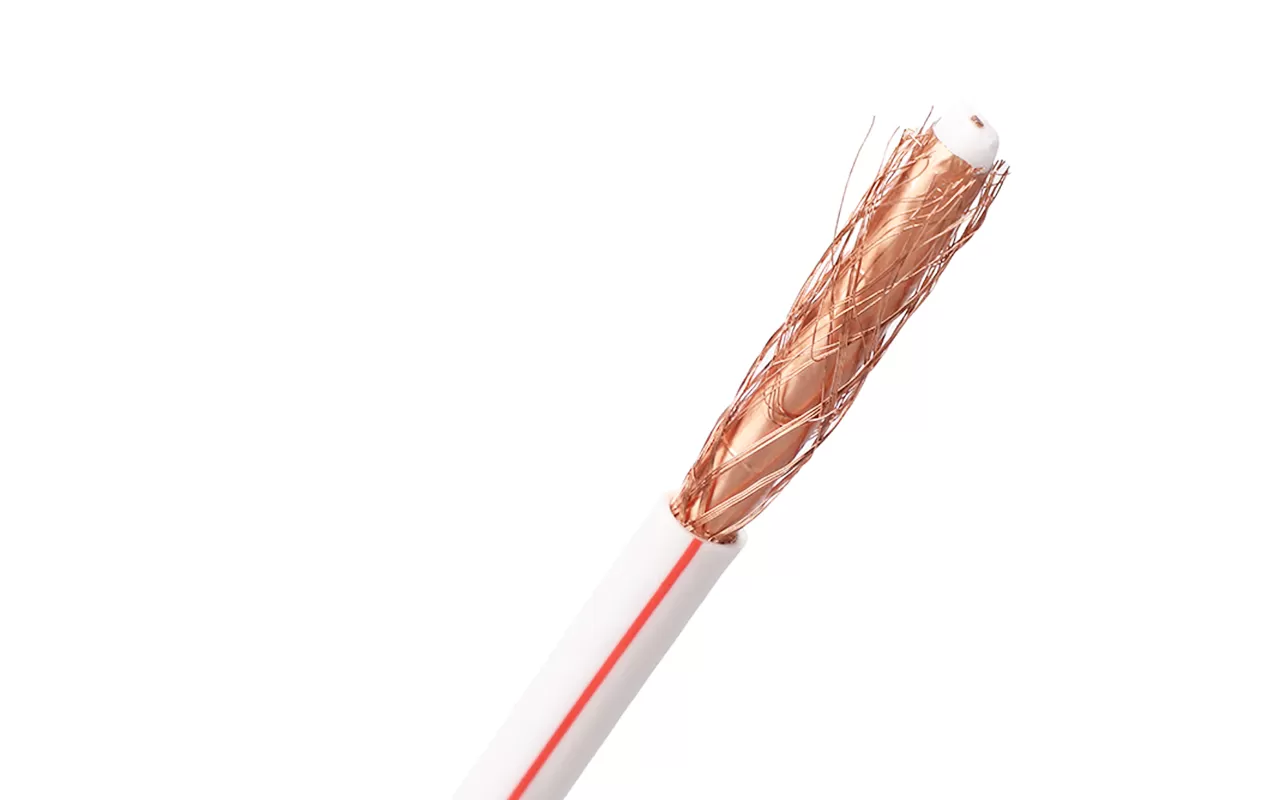

ESCUDO PADRÃO | TRI-SHIELD | QUAD-ESCUDO | ||
Condutor | MATERIAL | BC/CCS | BC/CCS | BC/CCS |
Nom.Dia | 18AWG | 18AWG | 18AWG | |
Dielétrico | MATERIAL | Espuma PE | Espuma PE | Espuma PE |
Nom.Dia | 4,57mm | 4,57mm | 4,57mm | |
Escudo | MATERIAL | AL Folha + AL Trança | Folha AL + AL Braidi ng + AL Folha | (Folha AL + AL Trança) * 2 |
COBERTURA | 40%-95% | 40%-95% | 40%-60% | |
Jaqueta | MATERIAL | PVC/PE | PVC/PE | PVC/PE |
Nom. Grosso | 0,80mm | 0,80mm | 0,86mm | |
Nom.Dia | 6,91mm | 7,06mm | 7,62mm |
Impedância nominal (ohm) | 75 ± 3 | ||
Velocidade nominal de propagação (%) | 85 | ||
Capacitância nominal (pf/m) | 50 | ||
Teste de faísca (VAC) | 3000 | ||
SRL(dB) | 20 | 20 | |
Atenuação [68 °F (20 °C)] | Frequência (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
5 | 0,58 | 1.9 | |
55 | 1.6 | 5,25 | |
187 | 2,85 | 9,35 | |
300 | 3.55 | 11.64 | |
450 | 4.4 | 14.43 | |
600 | 5.1 | 16.73 | |
750 | 5,65 | 18,54 | |
800 | 6.1 | 20.01 | |
1000 | 6.55 | 21,49 | |
