Cabo óptico tipo tubo central solto com blindagem de fio de aço redondo único e fino

GYXTA33 tubo solto tipo tubo central cabo óptico com fio de aço redondo único fino Armoring Descrição

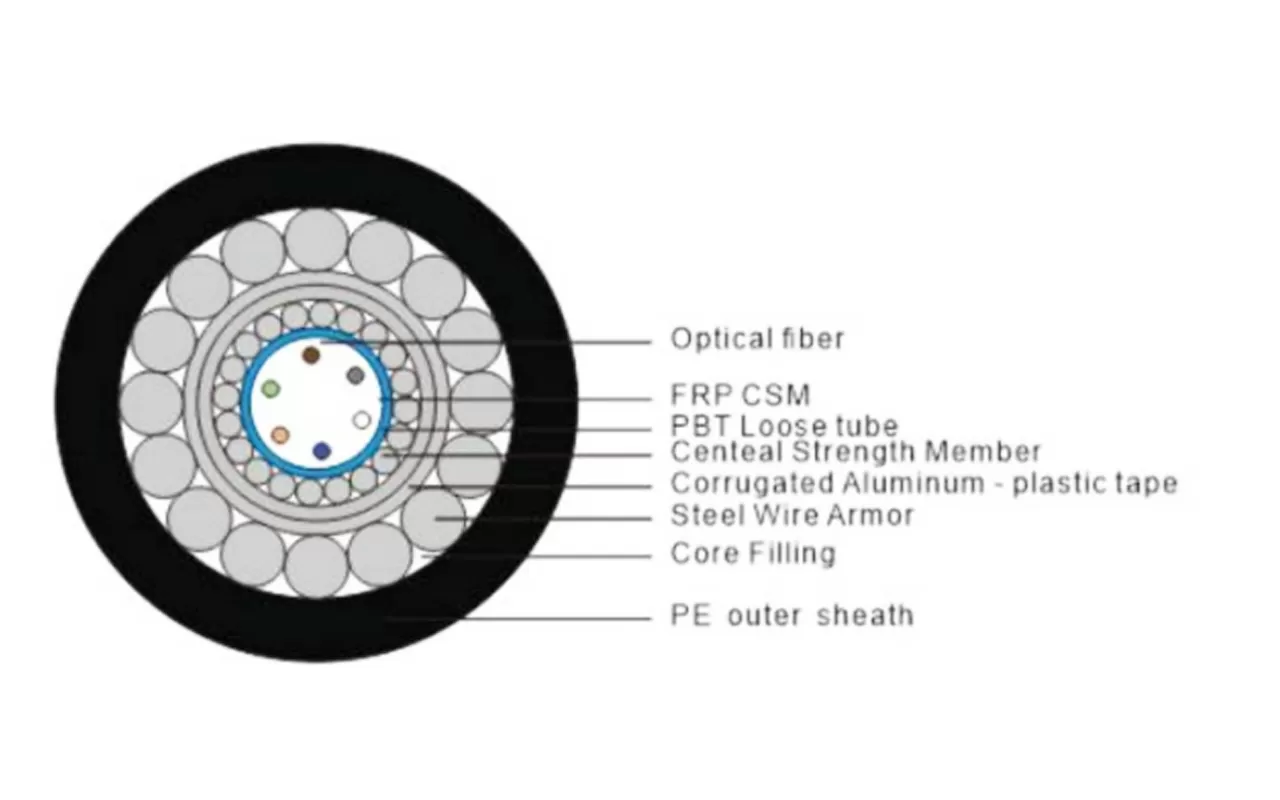

As fibras ópticas coloridas são colocadas em tubos soltos feitos de material resistente à hidrólise de alto módulo, e os tubos soltos são preenchidos com graxa bloqueadora de água tixotrópica. Uma camada de fios de aço redondos finos é encalhada fora dos tubos soltos para formar um núcleo de cabo compacto e circular, com as lacunas no núcleo do cabo preenchidas com cargas de bloqueio de água.

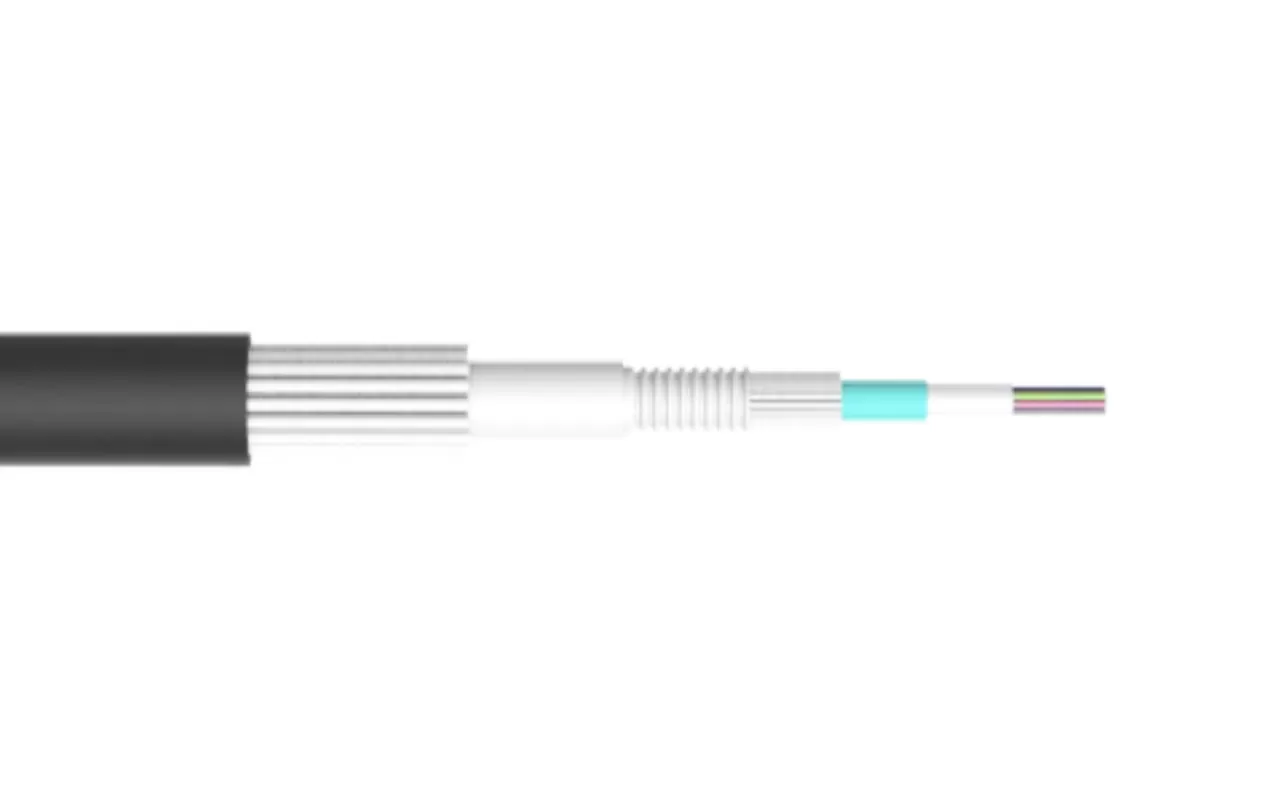

Depois de envolver longitudinalmente com fita de alumínio revestida de plástico, uma camada de bainha interna de polietileno é extrudada. Então, depois de ser blindado com um único fio de aço redondo fino, uma bainha externa de polietileno é finalmente extrudada para formar o cabo.

Especificações técnicas do tubo central de tubo solto GYXTA33, cabo óptico com blindagem de fio de aço redondo e fino

Parâmetros estruturais

Fibra Tipo	Atenuação (20 °C)				Largura de banda		Numérico Abertura (NA)	Comprimento de onda de corte de cabo
Fibra Tipo	@ 850mm	@ 1300mm	@ 1310mm	@ 1550mm	@ 1550mm	@ 1300mm	Numérico Abertura (NA)	Comprimento de onda de corte de cabo
G.652	-	-	≤ 0.36db/km	≤ 0.22db/km	-	-	-	≤ 1260nm
G.655	-	-	-	≤ 0.23db/km	-	-	-	≤ 1450nm
50/125μm	≤ 3.0db/km	≤ 1.0db/km	-	-	≥ 500MHz · km	≥ 500MHz · km	0,200 ± 0,015NA	-
62.5/125μm	≤ 3.3db/km	≤ 1.0db/km	-	-	≥ 200MHz · km	≥ 500MHz · km	0,275 ± 0,015NS	-

Características ópticas

Óptico Cabo Modelo (Aumentando em 2 fibras)	Número de fibras	Referência Óptico Peso do cabo (Kg/km)	Permissível Força de tensão Longo prazo/curto- Termo (N)	Permissível CrushForce (Longo prazo/ Curto prazo) (N)	Raio de flexão (Estático/dinâmico) (Mm)
GYXTA33-2-12Xn	12	448	4000/10000	3000/5000	12.5D/25D
GYXTA33-14-24Xn	24	478
GYXTA33-26-36Xn	36	510
Temperatura de armazenamento e operação: -40 °C a 70 °C.
Nota: As dimensões e os valores de desempenho do produto podem ser ajustados de acordo com os requisitos especificados pelo cliente.

Principais características do cabo óptico de tubo central solto GYXTA33 com blindagem de fio de aço redondo e fino

Excelentes propriedades mecânicas e resistência à temperatura
A blindagem de fio de aço redondo fino de camada dupla aumenta o desempenho de tração do cabo
O material do tubo solto apresenta boa resistência à hidrólise e forte resistência à pressão lateral
Graxa especial preenchida nos tubos fornece proteção crítica para fibras ópticas
Fita de alumínio revestida de plástico para impermeabilização
Pequeno em tamanho, leve em peso e fácil de colocar
