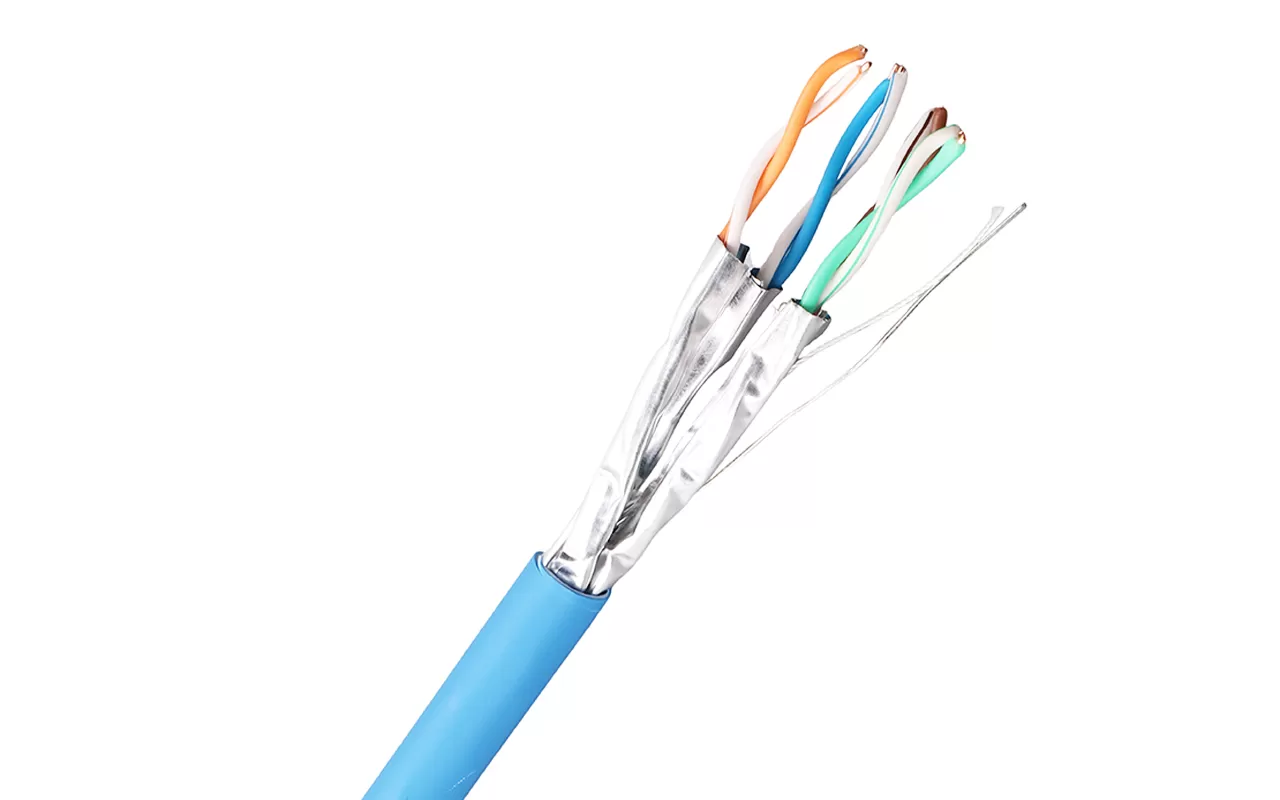

Condutor: 23 AWG de cobre nu sólido
Isolação: PE SKIN-FOAN-SKIN
Jaqueta livre de halogênio ou PVC disponível
RoHS, ALCANCE, UL complacente
UL/CSA Listado CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
-Cabo de backbone horizontal e edifício
-Suporte atual e futuro Categoria 6 e 5e aplicações, como 1000Base - T (Gigabit Ethernet), 100 Base - T, 10 Base - T, FDDI, ATM
-Resistência do condutor (20 °C) ≤ 7,3 Ω/ 100m
-Desequilíbrio de resistência elétrica (20 °C) ≤ 2,5%
-Resistência de isolamento> 5000 MΩ · km
-Capacitância mútua de um pair≤ 5.6nF/100m

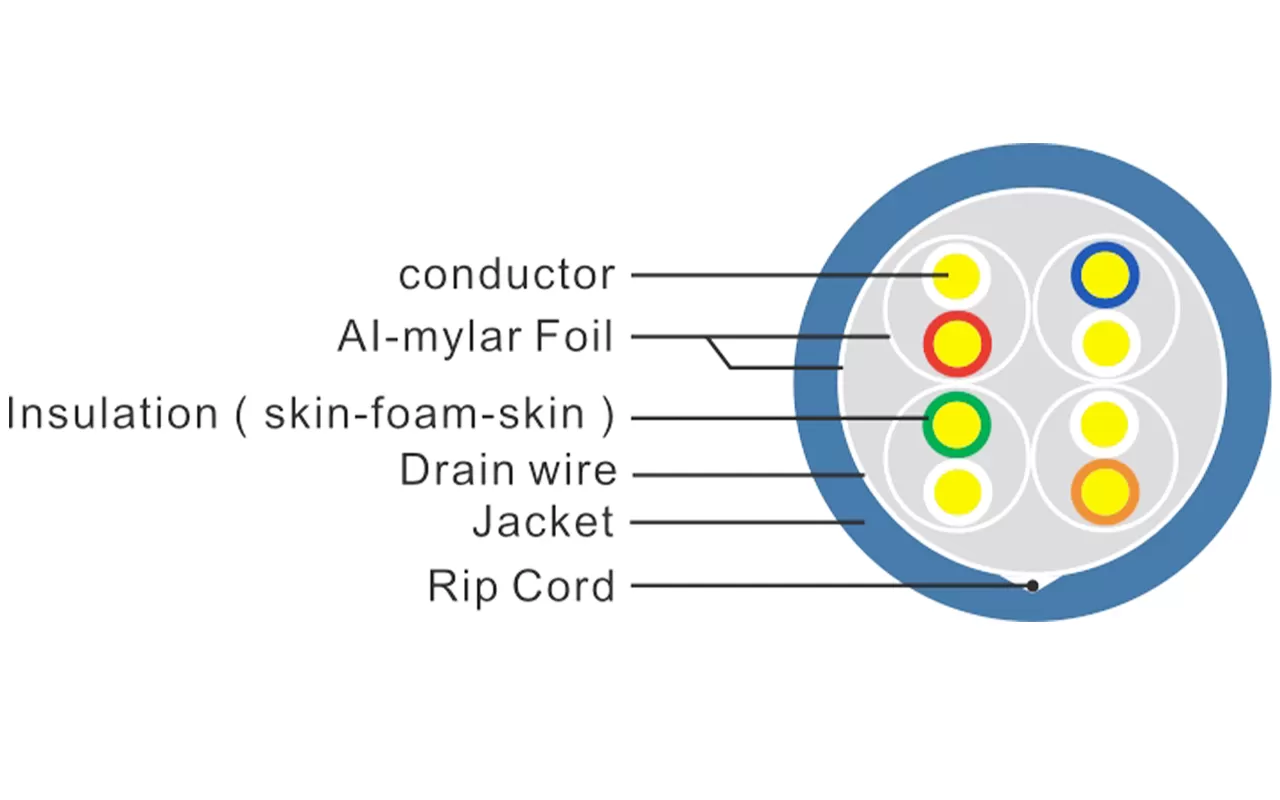

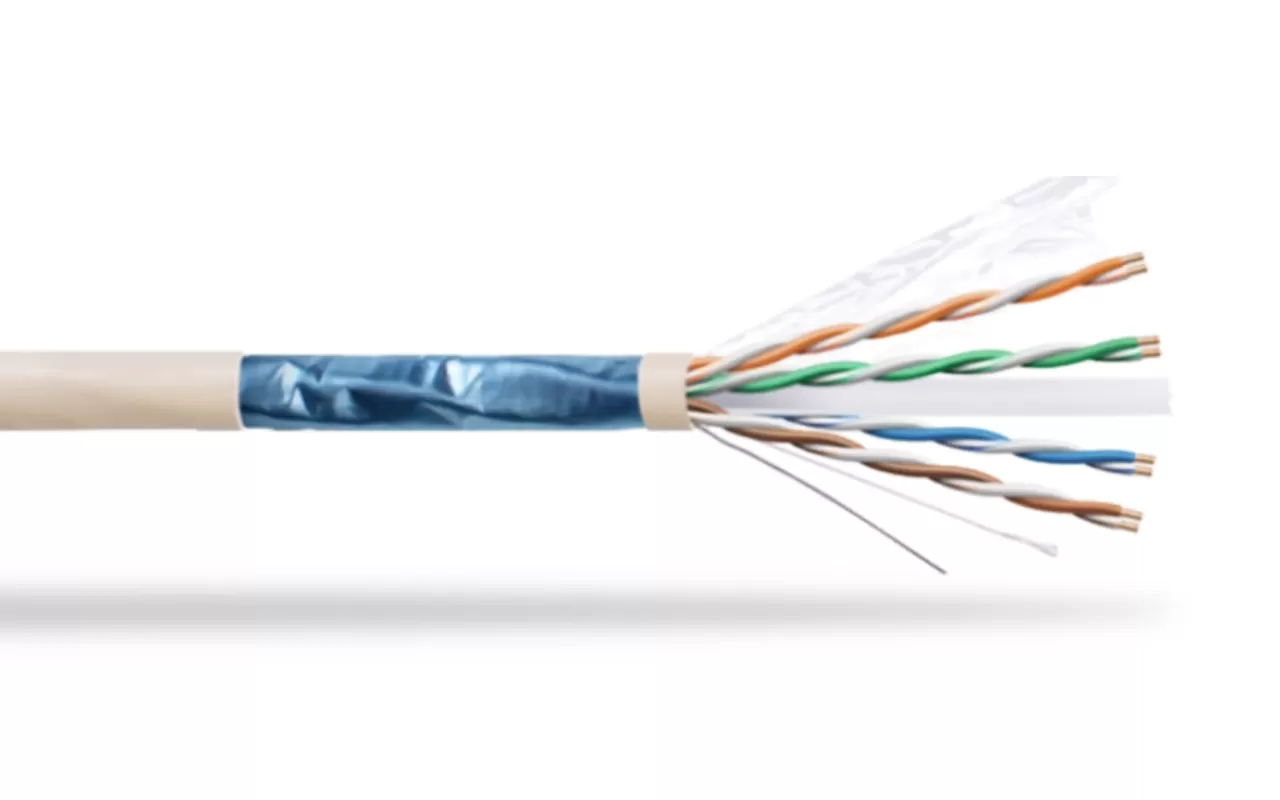

Condutor | Cobre nu sólido 23AWG |
Isolamento | HDPE |
Número total de condutores isolados | 8, torcido em 4 pares |
Código de cor | Branco-Azul/Azul, Branco-Laranja/Laranja Branco-Verde/Verde. Branco-Castanho/Castanho |
Escudo de par individual | NENHUM |
Escudo geral | Folha de alumínio, fornecendo 100% de cobertura, folha de rosto para fora |
Fio de drenagem | Cobre estanhado |
Enchimento Cruzado | NENHUM |
Ltem | Jaqueta exterior | Diâmetro geral (mm) |
XF-UF-06a-01 | CMX | 7,6 ± 0,3 |
XF-UF-06a-02 | CM | 7,6 ± 0,3 |
XF-UF-06a-03 | CMR | 7,6 ± 0,3 |
XF-UF-06a-04 | LSZH | 7,6 ± 0,3 |
XF-UF-06a-05 | LDPE | 7,6 ± 0,3 |
XF-UF-06a-06 | PVC | 7,6 ± 0,3 |
Frequência [MHz] | Max. Perda de inserção (Atenuação) | Min. PRÓXIMO [DB] | Min. PSNEXT [dB] | Min. ACR [DB] | Min. PSACR [DB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Perda de retorno) [DB] | Min. PSANEXT [DB] | Min. PSAACRF [DB] | Min. TCL [DB] | Min. ELTCTL [DB] |
1 | 2.1 ns/100m | 75.3 | 72.3 | 73.2 | 70.2 | 68 | 65 | 20 | 67 | 67 | 40 | 35 |
4 | 3.8 ns/100m | 66.3 | 63,3 | 62.5 | 59,5 | 56 | 53 | 23 | 67 | 66.2 | 34 | 23 |
10 | 5,9 ns/100m | 60.3 | 57.3 | 54.4 | 51.4 | 48 | 45 | 25 | 67 | 58.2 | 30 | 15 |
16 | 7,5 ns/100m | 57.2 | 54.2 | 49,8 | 46,8 | 43,9 | 40,9 | 25 | 67 | 54.1 | 28 | 10.9 |
31.2 | 10,5 ns/100m | 52,9 | 49,9 | 42.4 | 39,4 | 38,1 | 35.1 | 23.6 | 67 | 48,3 | 25,1 | 5.1 |
62.5 | 15 dB/100m | 48,4 | 45,4 | 33.4 | 30,4 | 32.1 | 29.1 | 21,5 | 65,6 | 42.3 | 22 | |
100 | 19,1 dB/100m | 45.3 | 42.3 | 26,2 | 23.2 | 28 | 25 | 20.1 | 62.5 | 38,2 | 20 | |
125 | 21,5 dB/100m | 43.8 | 40,8 | 22.3 | 19,3 | 26,1 | 23.1 | 19,4 | 61 | 36.3 | 19 | |
200 | 27,6 dB/100m | 40,8 | 37,8 | 13.2 | 10.2 | 22 | 19 | 18 | 58 | 32.2 | 17 | |
250 | 31,1 dB/100m | 39,3 | 36.3 | 8.3 | 5.3 | 20 | 17 | 17.3 | 56,5 | 30.2 | 16 | |
300 | 34,3 dB/100m | 38,1 | 35.1 | 3.9 | 0,9 | 18,5 | 15.5 | 17.3 | 55.3 | 28,7 | ||
500 | 45,3 dB/100m | 34,8 | 31,8 | -10,4 | -13,4 | 14 | 11 | 17.3 | 52 | 24.2 | ||
Nota: O desempenho de transmissão acima para os 100M,20 ± 2 °C sob as condições testadas. | ||||||||||||
