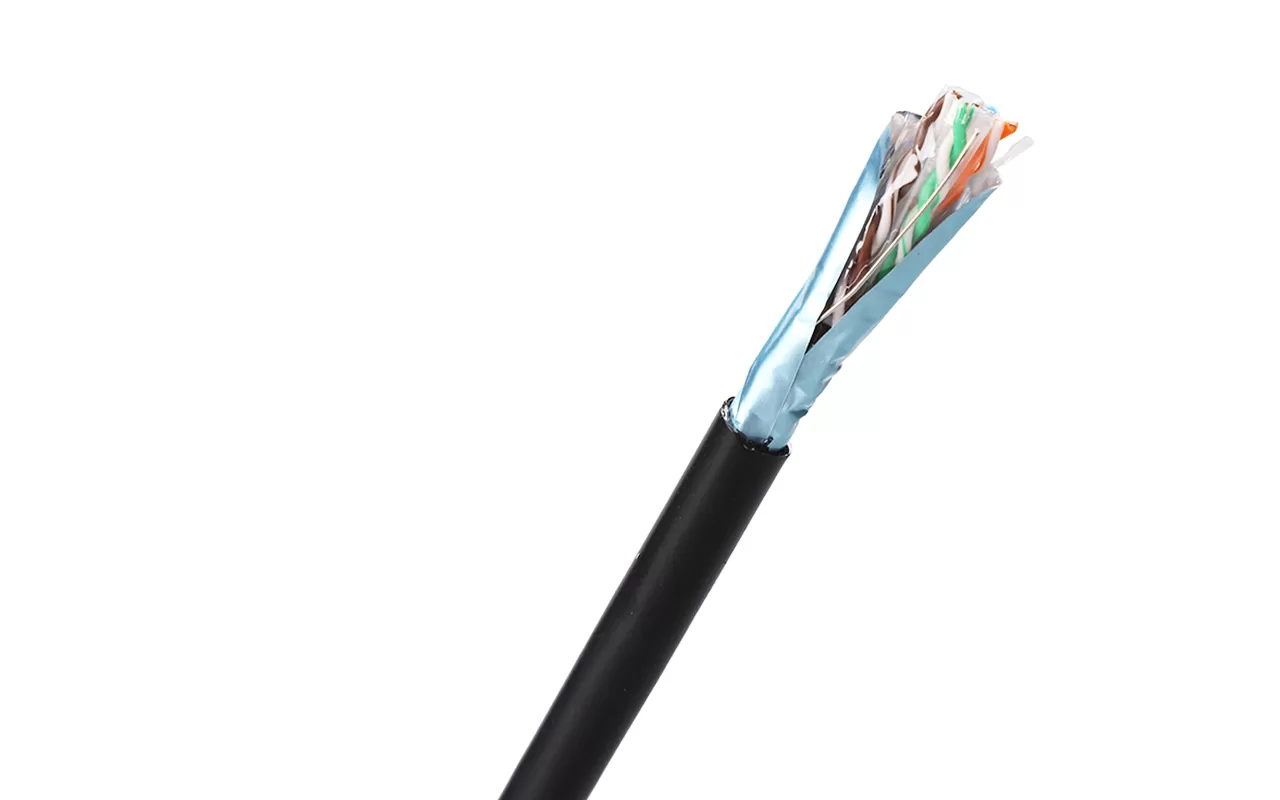

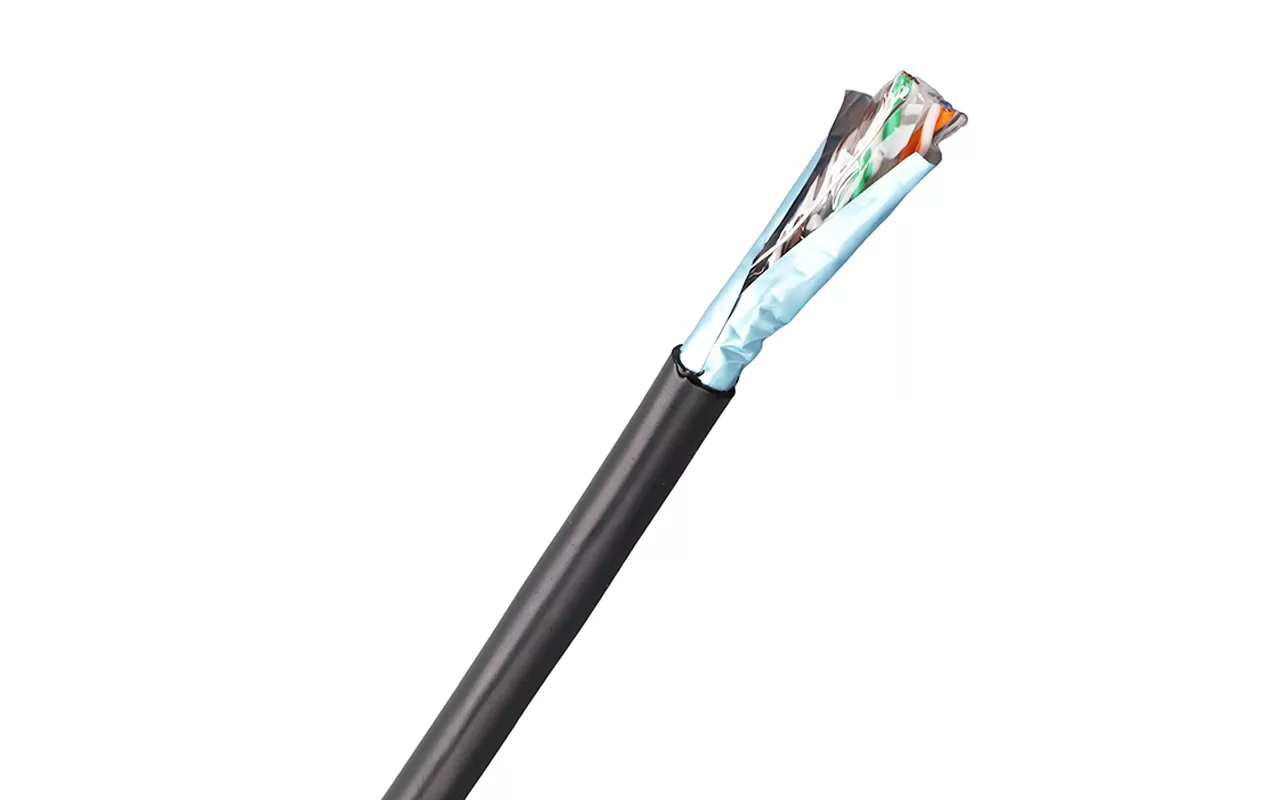

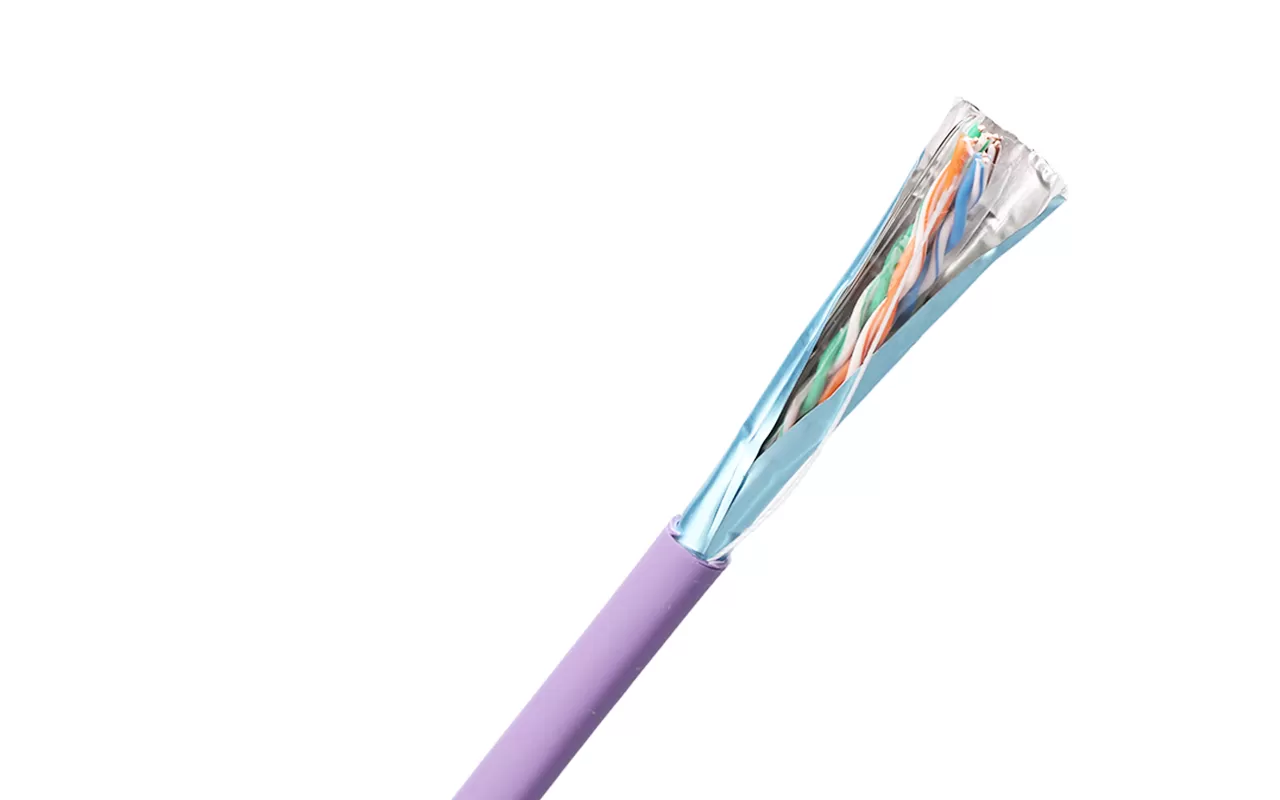

Name: F/UTP Blindado CAT6 CABO LAN
Brand: HANGZHOU XINGFA TECHNOLOGY CO., LTD.
Availability: InStock

Especificações técnicas do CABO LAN CAT6 blindado F/UTP

Descrição

Condutor: 23 AWG de cobre nu sólido
Isolação: PE SKIN-FOAN-SKIN
Jaqueta livre de halogênio ou PVC disponível
RoHS, ALCANCE, UL complacente

Padrão

UL/CSA Listado CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156

Aplicação

-Cabo de backbone horizontal e edifício

-Suporte atual e futuro Categoria 6 e 5e aplicações, como 1000Base - T (Gigabit Ethernet), 100 Base - T, 10 Base - T, FDDI, ATM

Características elétricas

-Resistência do condutor (20 °C) ≤ 7,3 Ω/ 100m

-Desequilíbrio de resistência elétrica (20 °C) ≤ 2,5%

-Resistência de isolamento> 5000 MΩ · km

-Capacitância mútua de um pair≤ 5.6nF/100m

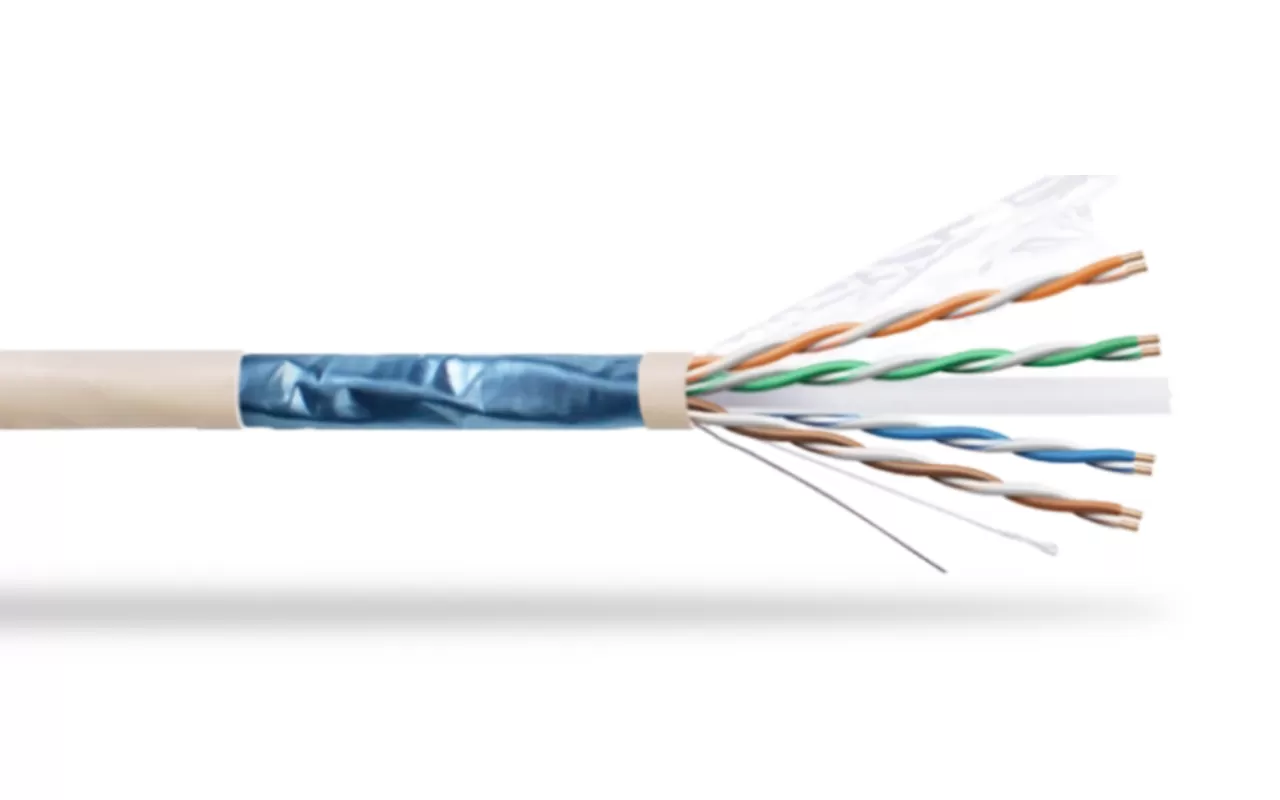

Condutor

Condutor	Cobre nu sólido 23AWG
Isolamento	HDPE
Número total de condutores isolados	8, torcido em 4 pares
Código de cor	Branco-Azul/Azul, Branco-Laranja/Laranja Branco-Verde/Verde. Branco-Castanho/Castanho
Escudo de par individual	NENHUM
Escudo geral	Folha de alumínio, fornecendo 100% de cobertura, folha de rosto para fora
Fio de drenagem	Cobre estanhado
Enchimento Cruzado	1

Informações do pedido

Ltem	Jaqueta exterior	Diâmetro geral (mm)
XF-F-06-01	CMX	7.3 ± 0.2
XF-F-06-02	CM	7.3 ± 0.2
XF-F-06-03	CMR	7.3 ± 0.2
XF-F-06-04	LSZH	7.3 ± 0.2
XF-F-06-05	LDPE	7.3 ± 0.2
XF-F-06-06	PVC	7.3 ± 0.2

Frequência [MHz]	Max. Perda de inserção (Atenuação)	Min. próximo [DB]	Min. PSNEXT [DB]	Min. ACR [DB]	Min. PSACR [DB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (perda de retorno) [dB]	Min. TCL [DB]	Min. ELTCTL [DB]
1	2.1 dB/100m	75.3	72.3	73.2	70.2	70	67	20	40	35
4	3,8 dB/100m	66.3	63,3	62.4	59,4	58	55	23	34	23
10	6 dB/100m	60.3	57.3	54.3	51.3	50	47	25	30	15
16	7,6 dB/100m	57.2	54.2	49,6	46,6	45,9	42,9	25	28	10.9
20	8,5 dB/100m	55,8	52,8	47.3	44.3	44	41	25	27	9
31.2	10,7 dB/100m	52,9	49,9	42.1	39,1	40,1	37.1	23.6	25,1	5.1
62.5	15,5 dB/100m	48,4	45,4	32,9	29.9	34.1	31.1	21,5	22
100	19,9 dB/100m	45.3	42.3	25,4	22.4	30	27	20.1	20
155	25,3 dB/100m	42.4	39,4	17.1	14.1	26,2	23.2	18,8	18,1
200	29,1 dB/100m	40,8	37,8	11.6	8.6	24	21	18	17
250	33 dB/100m	39,3	36.3	6.3	3.3	22	19	17.3	16
Nota: O desempenho de transmissão acima para os 100M,20 ± 2 °C sob as condições testadas.
