Condutor: 23 AWG de cobre nu sólido
Isolação: PE SKIN-FOAN-SKIN
Jaqueta livre de halogênio ou PVC disponível
RoHS, ALCANCE, UL complacente
UL/CSA Listado CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156
-Cabo de backbone horizontal e edifício
-Suporte atual e futuro Categoria 6 e 5e aplicações, como 1000Base - T (Gigabit Ethernet), 100 Base - T, 10 Base - T, FDDI, ATM
-Resistência do condutor (20 °C) ≤ 7,3 Ω/ 100m
-Desequilíbrio de resistência elétrica (20 °C) ≤ 2,5%
-Resistência de isolamento> 5000 MΩ · km
-Capacitância mútua de um pair≤ 5.6nF/100m

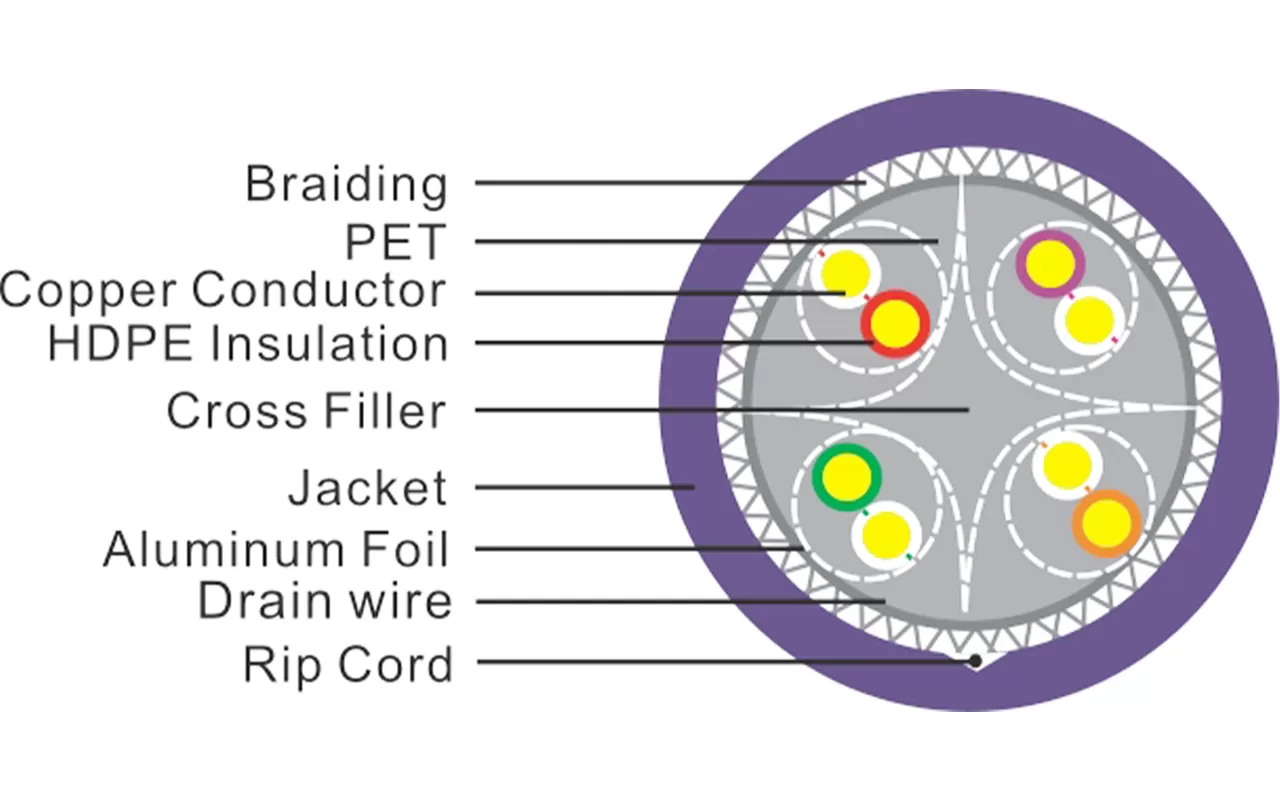

Condutor | Cobre nu sólido 23AWG |
Isolamento | HDPE |
Número total de condutores isolados | 8, torcido em 4 pares |
Código de cor | Branco-Azul/Azul, Branco-Laranja/Laranja Branco-Verde/Verde. Branco-Castanho/Castanho |
Escudo de par individual | Folha de alumínio, fornecendo 100% de cobertura, folha de rosto para fora |
Escudo geral | Trança de cobre estanhado |
Fio de drenagem | Cobre estanhado |
Enchimento Cruzado | 1 |
Ltem | Jaqueta exterior | Diâmetro geral (mm) |
XF-F-06-01 | CMX | 7,9 ± 0,2 |
XF-F-06-02 | CM | 7,9 ± 0,2 |
XF-F-06-03 | CMR | 7,9 ± 0,2 |
XF-F-06-04 | LSZH | 7,9 ± 0,2 |
XF-F-06-05 | LDPE | 7,9 ± 0,2 |
XF-F-06-06 | PVC | 7,9 ± 0,2 |
Frequência [MHz] | Max. Perda de inserção (Atenuação) | Min. próximo [DB] | Min. PSNEXT [DB] | Min. ACR [DB] | Min. PSACR [DB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (perda de retorno) [dB] | Min. TCL [DB] | Min. ELTCTL [DB] |
1 | 2.1 dB/100m | 75.3 | 72.3 | 73.2 | 70.2 | 70 | 67 | 20 | 40 | 35 |
4 | 3,8 dB/100m | 66.3 | 63,3 | 62.4 | 59,4 | 58 | 55 | 23 | 34 | 23 |
10 | 6 dB/100m | 60.3 | 57.3 | 54.3 | 51.3 | 50 | 47 | 25 | 30 | 15 |
16 | 7,6 dB/100m | 57.2 | 54.2 | 49,6 | 46,6 | 45,9 | 42,9 | 25 | 28 | 10.9 |
20 | 8,5 dB/100m | 55,8 | 52,8 | 47.3 | 44.3 | 44 | 41 | 25 | 27 | 9 |
31.2 | 10,7 dB/100m | 52,9 | 49,9 | 42.1 | 39,1 | 40,1 | 37.1 | 23.6 | 25,1 | 5.1 |
62.5 | 15,5 dB/100m | 48,4 | 45,4 | 32,9 | 29.9 | 34.1 | 31.1 | 21,5 | 22 | |
100 | 19,9 dB/100m | 45.3 | 42.3 | 25,4 | 22.4 | 30 | 27 | 20.1 | 20 | |
155 | 25,3 dB/100m | 42.4 | 39,4 | 17.1 | 14.1 | 26,2 | 23.2 | 18,8 | 18,1 | |
200 | 29,1 dB/100m | 40,8 | 37,8 | 11.6 | 8.6 | 24 | 21 | 18 | 17 | |
250 | 33 dB/100m | 39,3 | 36.3 | 6.3 | 3.3 | 22 | 19 | 17.3 | 16 | |
Nota: O desempenho de transmissão acima para os 100M, 20 ± 2 °C sob as condições testadas. | ||||||||||
