Condutor: 22AWG cobre sólido nu
Isolação: PE SKIN-FOAN-SKIN
Livre de halogéneo ou PVC jaqueta disponível
RoHS, REACH complacente
ISO/IEC 11801
UL/CSA Listado CM XMR
ANSI/TIA-568-C.2-1
-Adequado para instalações estruturadas cabeamento.
-Para transmissão de sinais de voz e dados digitais e analógicos.
-Especialmente adequado para todas as aplicações de classe FA.
-ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T. Gigabit Ethernet 1000Base-T.
-10G Base-T:(IEEE 802.3). O alcance máximo para 25G BASE-T/40G BASE-T
-Impedância: 4 ~ 100MHz 100 +/-15Ω,
100 ~ 250MHz 100 +/-22Ω,
250 ~ 2000MHz 100 +/-25Ω
-Max. Condutor DC Resistência 20 °C: 8,4 (ohms/100m)
-Resistência Desequilíbrio (%):Max 2.5.
-(Par para Desequilíbrio de Capacitância de Solo):330(pF/100m).
-Impacto de transferência: Max 10 mohms/m @ 100Mhz.
-Acoplamento Atenuação: Min 80db.
-Temperatura de instalação: 0-50 °C
-Temperatura de operação:-20-60 °C

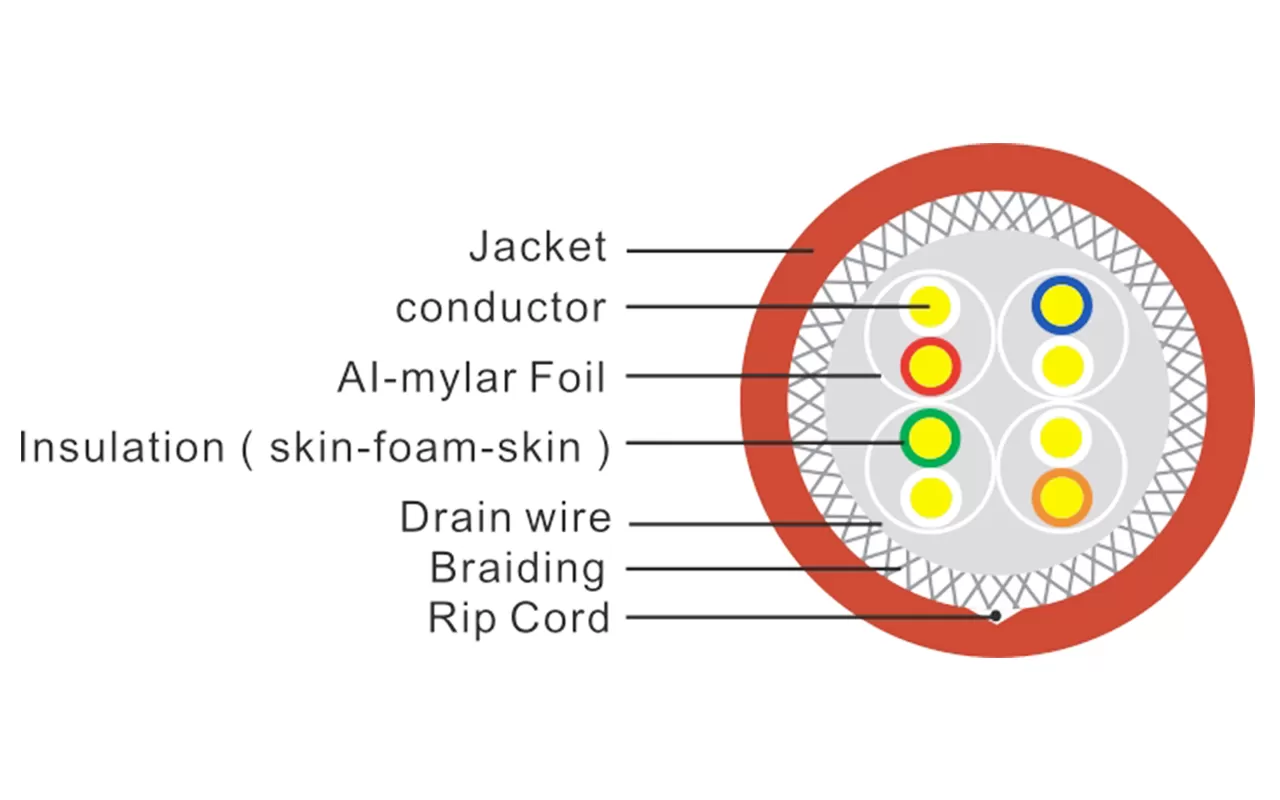

Condutor | Cobre nu sólido 23AWG |
Isolamento | PE (pele-espuma-pele) |
Número total de Condutores isolados | 8, torcido em 4 pares |
Código de cor | Branco-Azul/Azul, Branco-Laranja/Laranja Branco-Verde/Verde. Branco-Castanho/Castanho |
Escudo de par individual | Folha de alumínio, fornecendo 100% Cobertura, folha de rosto para fora |
Escudo geral | Trança de cobre estanhado |
Fio de drenagem | Cobre estanhado |
Ltem | Jaqueta exterior | Diâmetro geral (mm) |
XF-SF-07-01 | CMX | 8,0 ± 0,3 |
XF-SF-08-02 | CM | 8,0 ± 0,3 |
XF-SF-08-03 | CMR | 8,0 ± 0,3 |
XF-SF-08-04 | LSZH | 8,0 ± 0,3 |
XF-SF-08-05 | LDPE | 8,0 ± 0,3 |
XF-SF-08-06 | PVC | 8,0 ± 0,3 |
Frequência | Perda de inserção | PRÓXIMO | PSNEXT | RL | Atraso |
(Mhz) | MAX. (DB/100M) | MIN.(dB) | MIN.(dB) | (DB) | MAX. (DB/100M) |
4 | 3.7 | 78.0 | 75.0 | 23.0 | 25 |
8 | 5.2 | 78.0 | 75.0 | 24,5 | 25 |
10 | 5,8 | 78.0 | 75.0 | 25,0 | 25 |
16 | 7.3 | 78.0 | 75.0 | 25,0 | 25 |
20 | 8.2 | 78.0 | 75.0 | 25,0 | 25 |
25 | 9.2 | 78.0 | 75.0 | 24.3 | 25 |
31,25 | 10.3 | 78.0 | 75.0 | 23.6 | 25 |
62.5 | 14.6 | 75.5 | 72.5 | 21,5 | 25 |
100 | 18,5 | 72.4 | 69,4 | 20.1 | 25 |
200 | 26.5 | 67,9 | 64,9 | 18,0 | 25 |
250 | 29.7 | 66,4 | 63.4 | 17.3 | 25 |
300 | 32,7 | 65,2 | 62.2 | 17.3 | 25 |
400 | 38,0 | 63.4 | 60,4 | 17.3 | 25 |
500 | 42,8 | 61,9 | 58,9 | 17.3 | 25 |
600 | 47.1 | 60,7 | 57,7 | 17.3 | 25 |
700 | 51.1 | 59,7 | 56,7 | Na | 25 |
800 | 54,9 | 58,9 | 55,9 | Na | 25 |
900 | 58,5 | 58.1 | 55.1 | Na | 25 |
1000 | 61,9 | 57,4 | 54.4 | Na | 25 |
