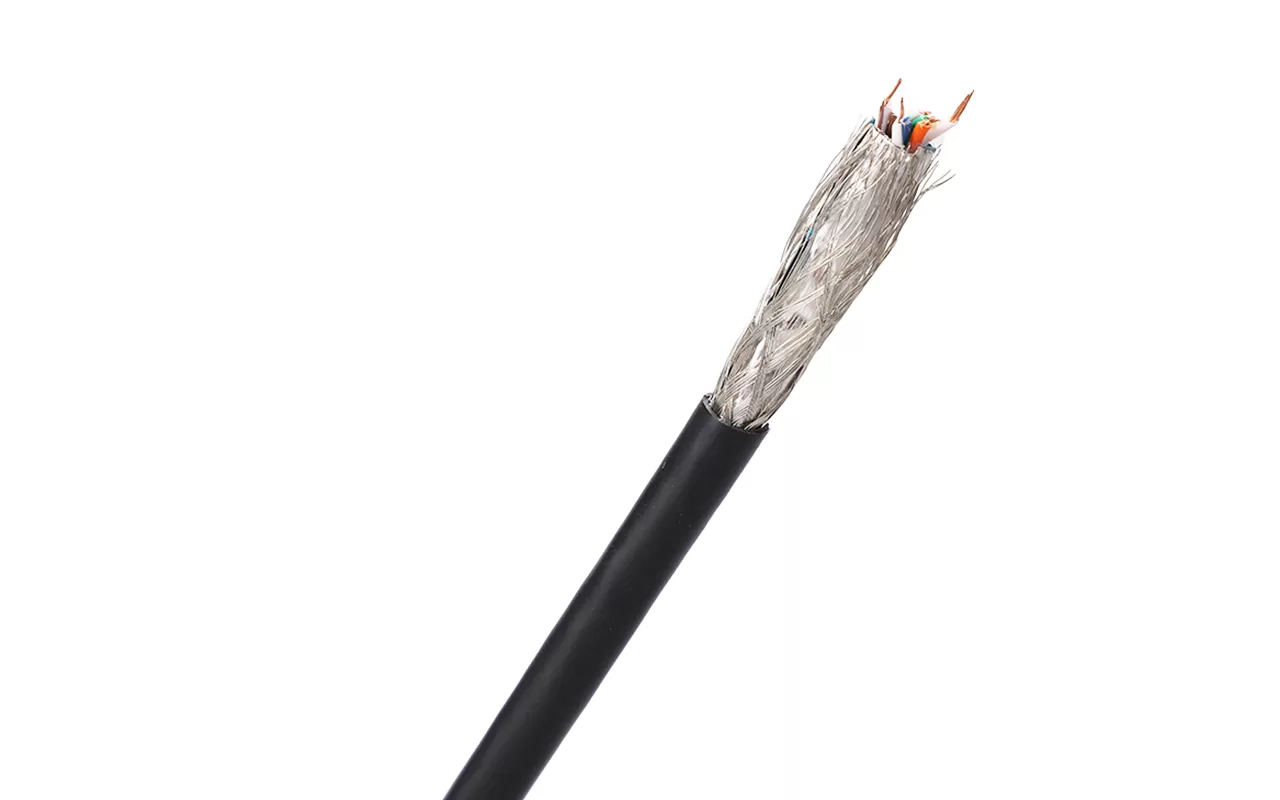

Name: Cabo CAT5e Lan Blindado SF/UTP
Brand: HANGZHOU XINGFA TECHNOLOGY CO., LTD.
Availability: InStock

Especificações técnicas do cabo CAT5e Lan protegido SF/UTP

Descrição

Condutor: 24 AWG de cobre nu sólido
Isolação: PE SKIN-FOAN-SKIN
Jaqueta livre de halogênio ou PVC disponível
RoHS, REACH complacente

Padrão

UL/CSA Listado CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
BS EN 50288
IEC 61156

Aplicação

-Cabo de backbone horizontal e edifício

-Suporte atual e futuro Categoria 5e aplicações, LIKE 1000Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T, FDDI, ATM

Características elétricas

-Resistência do condutor (20 °C) ≤ 9,38 Ω/ 100m

-Desequilíbrio de resistência elétrica (20 °C) ≤ 2,5%

-Resistência de isolamento> 5000 MΩ · km

-Capacitância mútua de um pair≤ 5.6nF/100m

Condutor

Condutor	Cobre nu sólido 24AWG
Isolamento	HDPE
Número total de condutores isolados	8, torcido em 4 pares
Código de cor	Branco-Azul/Azul, Branco-Laranja/Laranja Branco-Verde/Verde. Branco-Castanho/Castanho
Escudo de par individual	Folha de alumínio, fornecendo 100% de cobertura, folha de rosto para fora

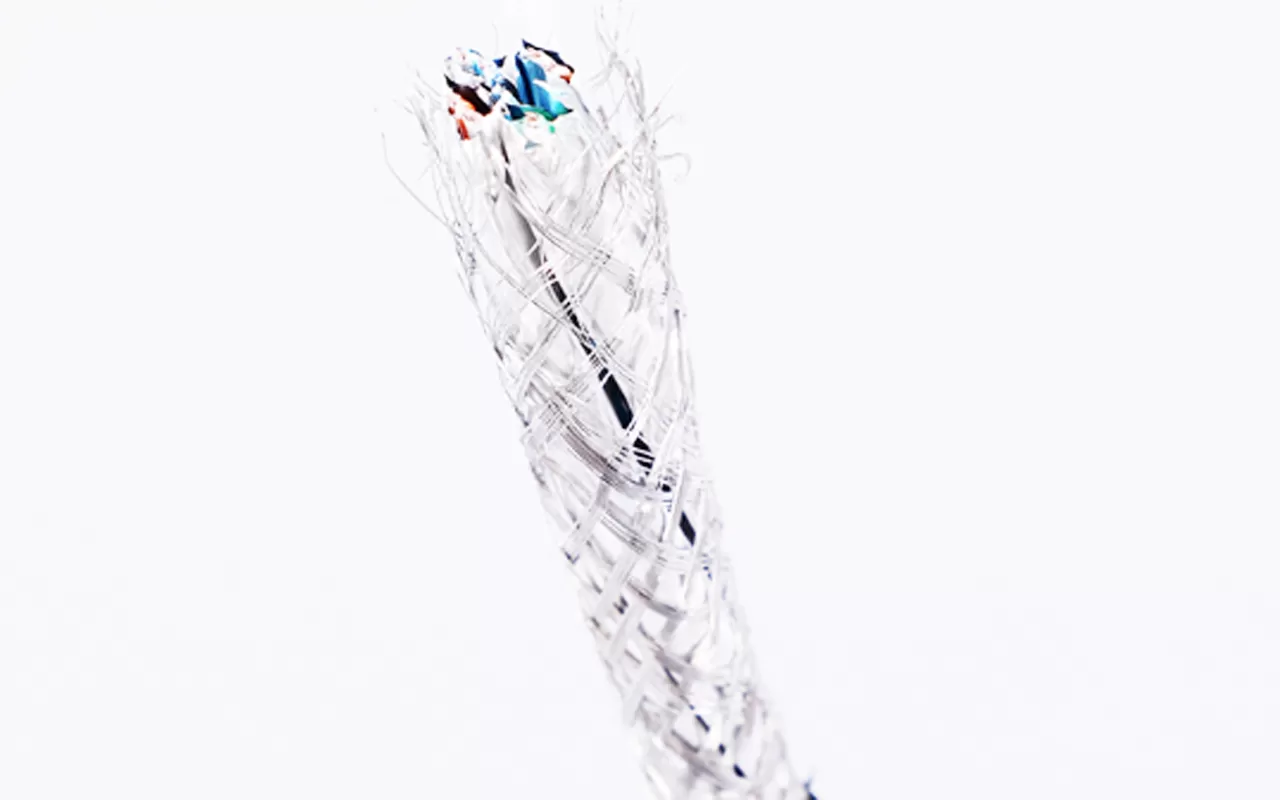

Escudo geral	Trança de cobre estanhado
Fio de drenagem	Cobre estanhado

Informações do pedido

Ltem					Jaqueta exterior				Diâmetro geral (mm)
XF-SF-05e-01					CMX				6,7 ± 0,3
XF-SF-05e-02					CM				6,7 ± 0,3
XF-SF-05e-03					CMR				6,7 ± 0,3
XF-SF-05e-04					LSZH				6,7 ± 0,3
XF-SF-05e-05					LDPE				6,7 ± 0,3
XF-SF-05e-06					PVC				6,7 ± 0,3
Frequência [MHz]	Max. Perda de inserção (Atenuação)	Min. PRÓXIMO [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Perda de retorno)[dB]	Max./Min. Entrada Impedância (não equipada) [Ohm]	Max./Min. Equipado Impedância [Ohm]
1	2.1 dB/100m	65,3	62.3	63.2	60.2	64	61	20	40	35
4	4 dB/100m	56.3	53,3	52.32	49,3	52	49	23	34	23
10	6,3 dB/100m	50,3	47.3	44	41	44	41	25	30	15
16	8 dB/100m	47.2	44.2	39,2	36.2	39,9	36,9	25	28	10.9
20	9 dB/100m	45,8	42,8	36,8	33.8	38	35	25	27	9
31,25	11,4 dB/100m	42,9	39,9	31,5	28,5	34.1	31,5	23.6	25,1	5.5
62.5	16,5 dB/100m	38,4	35,4	21,9	18,9	28.1	25,1	21,5	22
100	21,3 dB/100m	35,3	32,3	14	11	24	21	20.1	20
Nota: O desempenho de transmissão acima para os 100M,20 ± 2 °C sob as condições testadas.
