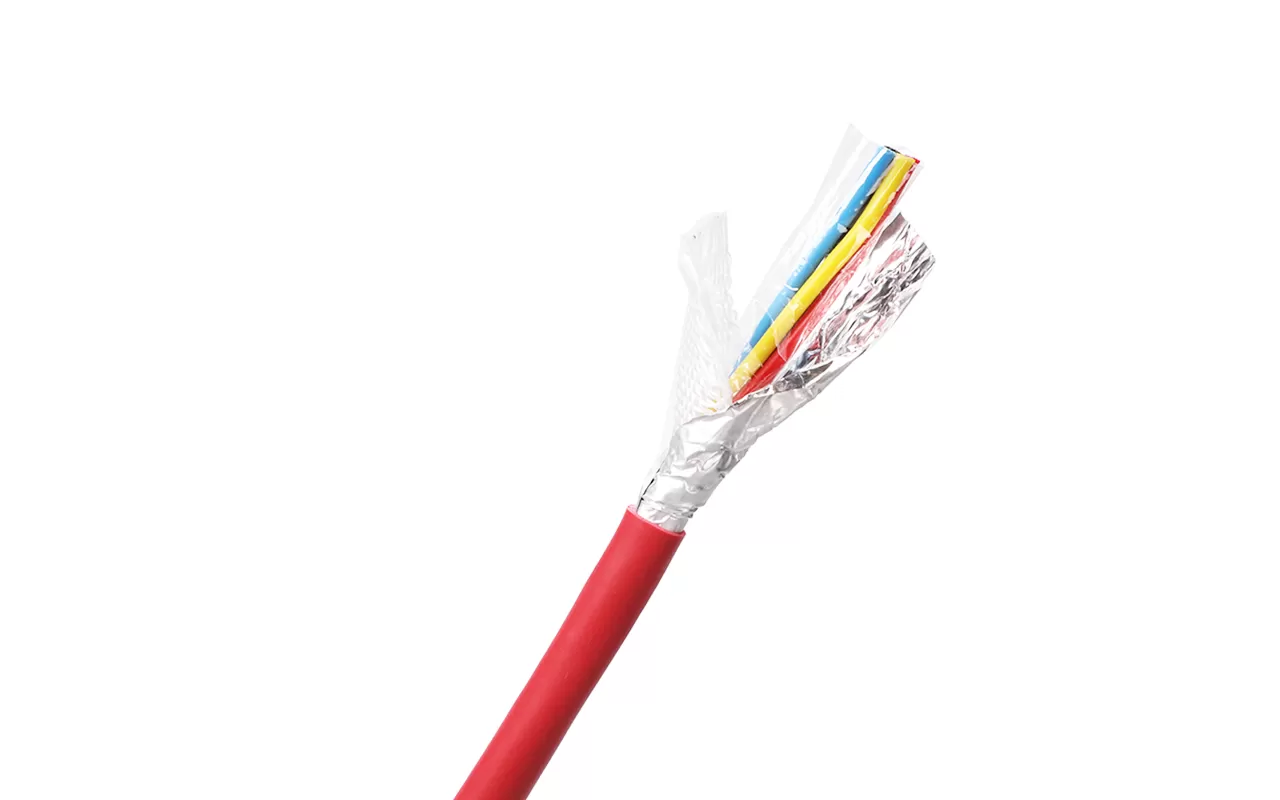

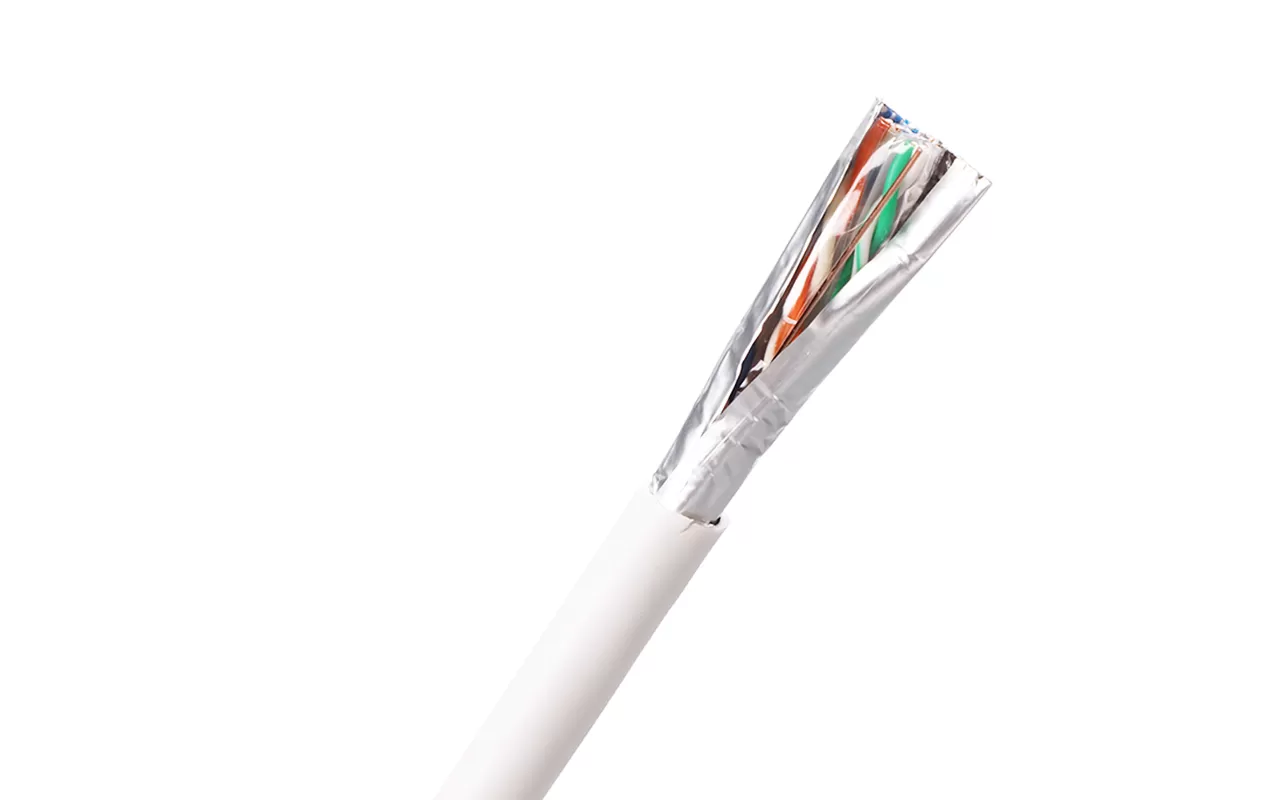

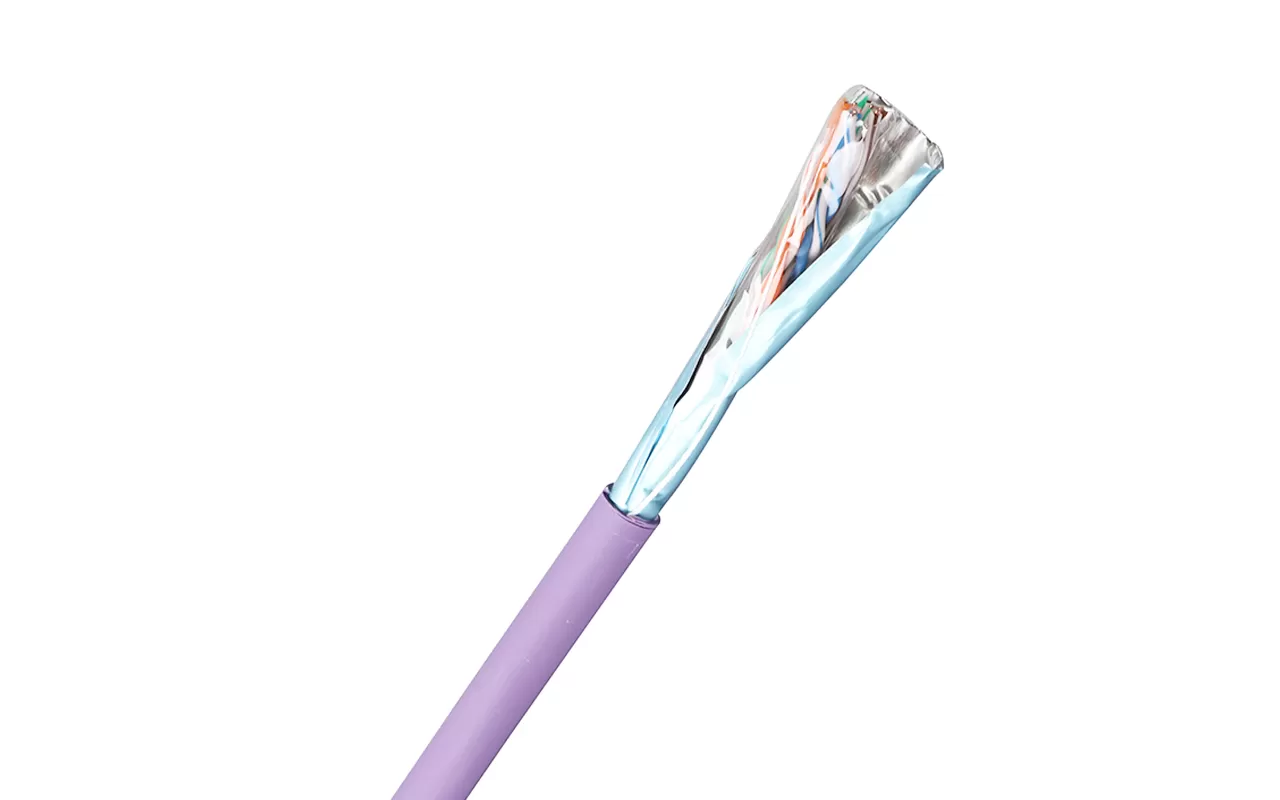

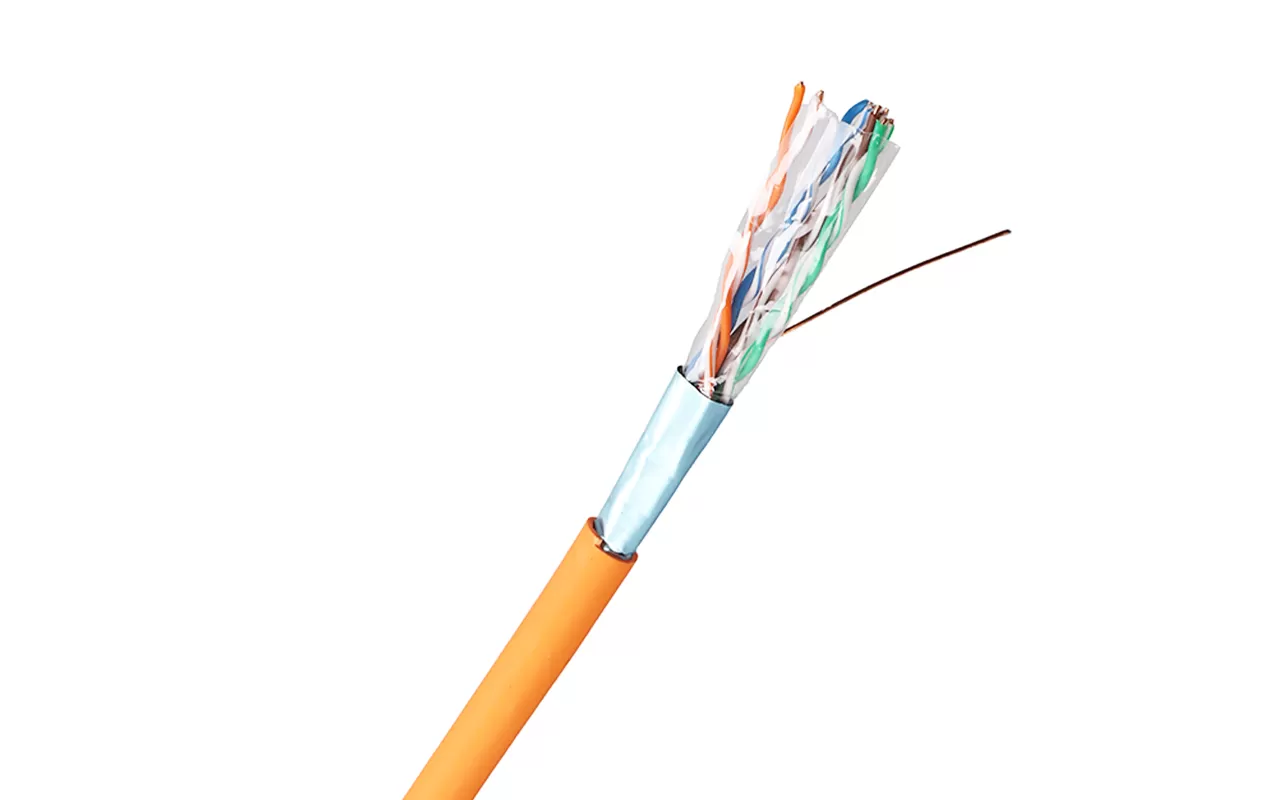

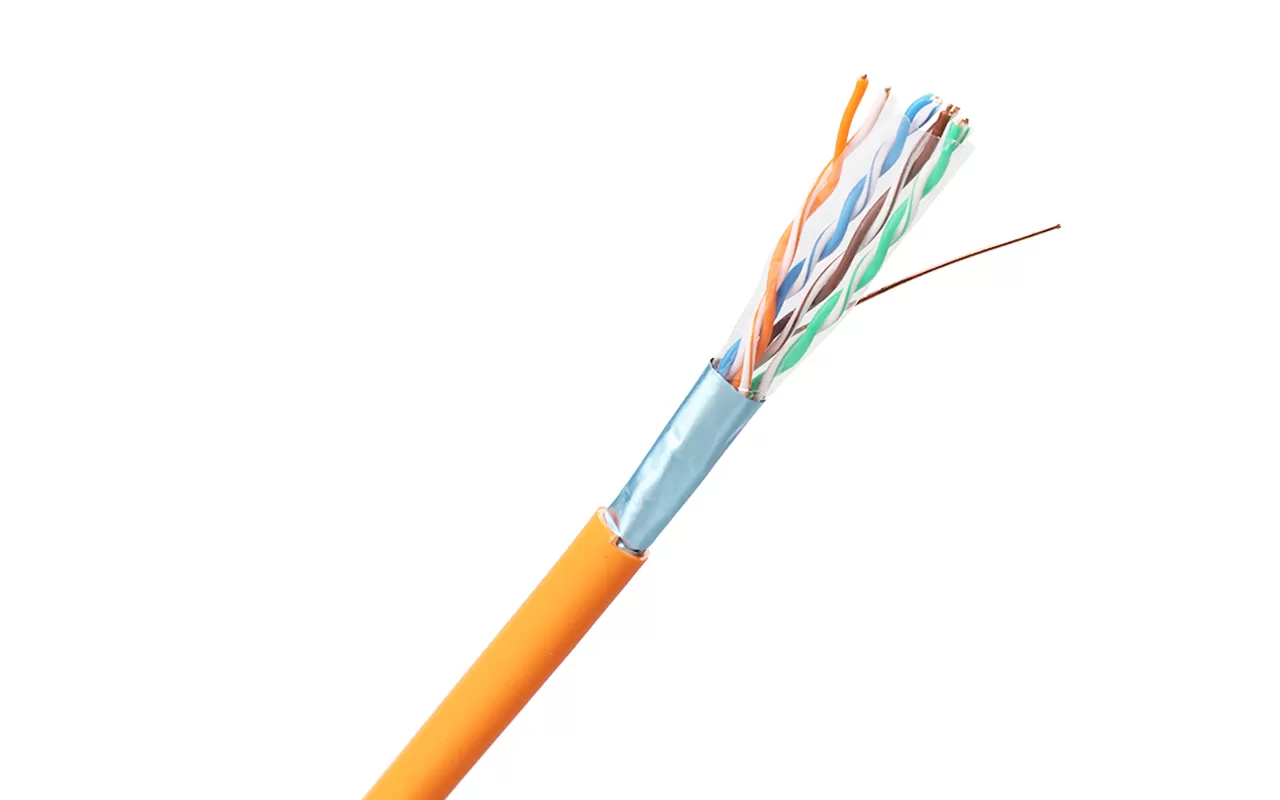

Name: F/UTP Blindado CAT5e CABO LAN
Brand: HANGZHOU XINGFA TECHNOLOGY CO., LTD.
Availability: InStock

Especificações técnicas do CABO LAN CAT5e Blindado F/UTP

Descrição

Condutor: 24 AWG de cobre nu sólido
Isolação: PE SKIN-FOAN-SKIN
Jaqueta livre de halogênio ou PVC disponível
RoHS, REACH complacente

Padrão

UL/CSA Listado CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801

Aplicação

Cabo Horizontal Premissa
Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T
PoE ++, PoE +, PoE
Ambientes barulhentos

Características elétricas

Resistência do condutor (20 °C) ≤ 9,38 Ω/ 100m
Desequilíbrio de resistência elétrica (20 °C) ≤ 2,5%
Resistência de isolamento> 5000 MΩ · km
Capacitância mútua de um pair≤ 5.6nF/100m

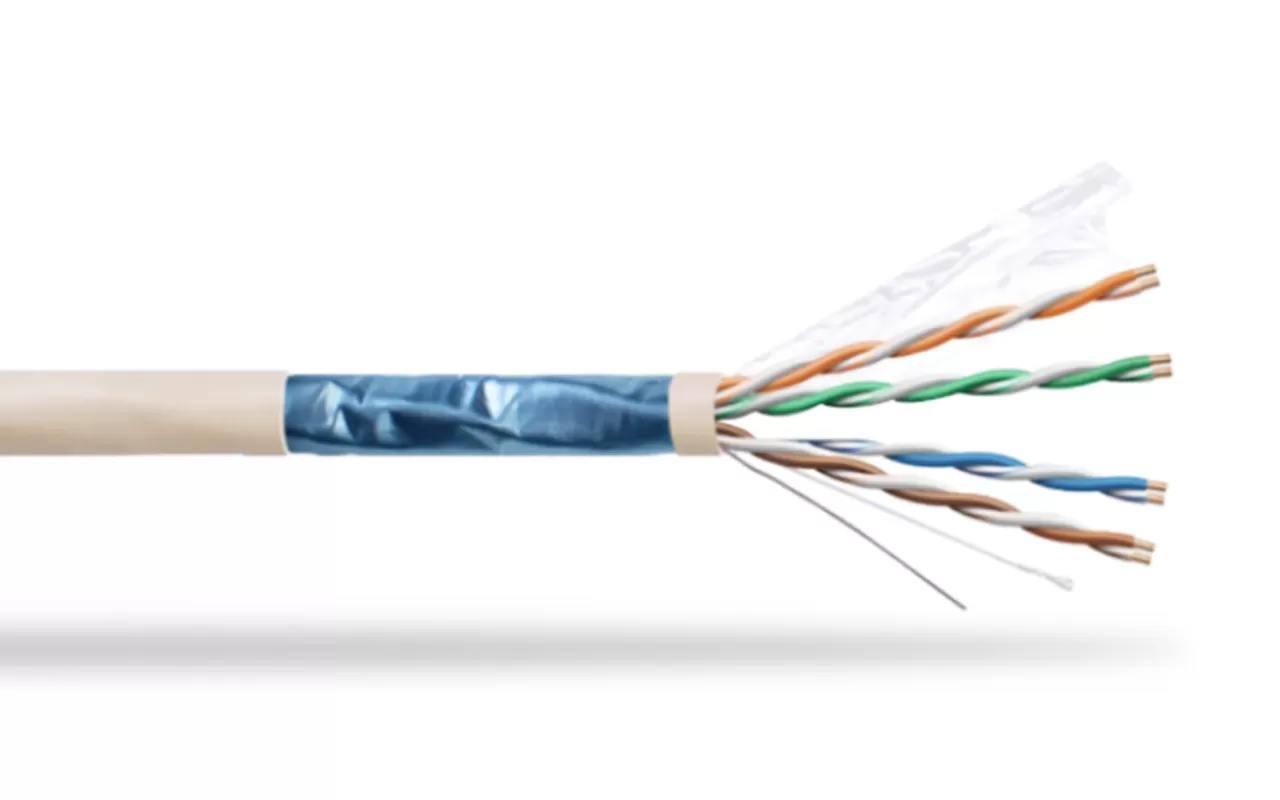

Condutor

Condutor	Cobre nu sólido 24AWG
Isolamento	HDPE
Número total de condutores isolados	8, torcido em 4 pares
Código de cor	Branco-Azul/Azul, Branco-Laranja/Laranja Branco-Verde/Verde. Branco-Castanho/Castanho
Escudo de par individual	NENHUM
Escudo geral	Folha de alumínio, fornecendo 100% de cobertura, folha de rosto para fora
Fio de drenagem	Cobre estanhado

Informações do pedido

Ltem	Jaqueta exterior	Diâmetro geral (mm)
XF-F-05e-01	CMX	6,1 ± 0,2
XF-F-05e-02	CM	6,1 ± 0,2
XF-F-05e-03	CMR	6,1 ± 0,2
XF-F-05e-04	LSZH	6,1 ± 0,2
XF-F-05e-05	LDPE	6,1 ± 0,2
XF-F-05e-06	PVC	6,1 ± 0,2

Frequência [MHz]	Max. Perda de inserção (Atenuação)	Min. PRÓXIMO [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Perda de retorno)[dB]	Max./Min. Entrada Impedância (não equipada) [Ohm]	Max./Min. Equipado Impedância [Ohm]
1	2.0 dB/100m	70,3	68,3	70,3	66.3	67,8	64,8	20.0	100 ± 15	100 ± 15
4	4.0 dB/100m	61.3	59,3	59,3	55.3	55,8	52,8	23.0	100 ± 15	100 ± 15
8	5,7 dB/100m	56,8	54,8	53.1	49,1	49,7	46,7	24,5	100 ± 15	100 ± 15
10	6,4 dB/100m	55.3	53,3	50,9	46,9	47,8	44.8	25,0	100 ± 15	100 ± 15
16	8,1 dB/100m	52.2	50,2	46.1	42.1	43.7	40,7	25,0	100 ± 15	100 ± 15
20	9,1 dB/100m	50,8	48,8	43.7	39,7	41,8	38,8	25,0	100 ± 15	100 ± 15
25	10,2 dB/100m	49,3	47.3	41.1	37.1	39,8	36,8	24.3	100 ± 15	100 ± 15
31,25	11,4 dB/100m	47,9	45,9	38,5	34.5	37,9	34,9	23.6	100 ± 15	100 ± 15
62.5	16,4 dB/100m	43.4	41.4	29,0	25,0	31,9	28,9	21,5	100 ± 15	100 ± 15
100	21,0 dB/100m	40,3	38,3	21.3	17.3	27,8	24,8	20.1	100 ± 15	100 ± 15
Nota: O desempenho de transmissão acima para os 100M,20 ± 2 °C sob as condições testadas.
