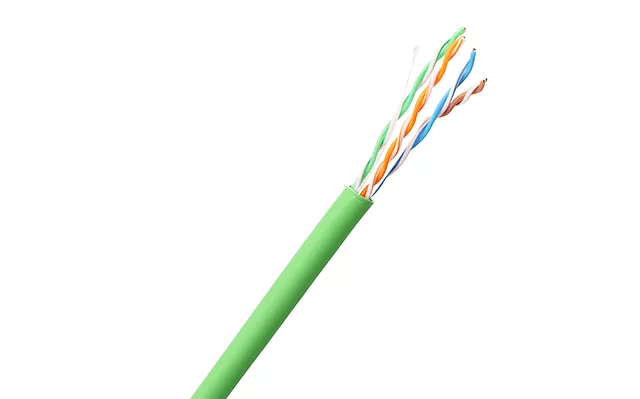

Nosso cabo de rede CAT5E UTP de condutor de cobre puro é sua solução para instalações padrão de escritórios, residências e edifícios, garantindo a transferência de dados de 1 Gbps com compatibilidade universal.
Condutor: 24 AWG de cobre nu sólido
Isolação: PE SKIN-FOAN-SKIN
Jaqueta livre de halogênio ou PVC disponível
RoHS, REACH complacente
UL/CSA Listado CM CMR
ANSI/TIA-568-C.2-1
ISO/IEC 11801
Cabo Horizontal Premissa
Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T
PoE ++, PoE +, PoE
Resistência do condutor (20 °C) ≤ 9,38 Ω/ 100m
Desequilíbrio de resistência elétrica (20 °C) ≤ 2,5%
Resistência de isolamento> 5000 MΩ · km
Capacitância mútua de um pair≤ 5.6nF/100m
Condutor | Cobre nu sólido 24AWG |
Isolamento | HDPE |
Número total de Condutores isolados | 8, torcido em 4 pares |
Código de cor | Branco-Azul/Azul, Branco-Laranja/Laranja Branco-Verde/Verde. Branco-Castanho/Castanho |
Escudo de par individual | NENHUM |
Escudo geral | NENHUM |
Fio de drenagem | Cobre estanhado |
Ltem | Jaqueta exterior | Diâmetro geral (mm) |
XF-U-05e-01 | CMX | 5,1 ± 0,2 |
XF-U-05e-02 | CM | 5,1 ± 0,2 |
XF-U-05e-03 | CMR | 5,1 ± 0,2 |
XF-U-05e-04 | LSZH | 5,1 ± 0,2 |
XF-U-05e-05 | LDPE | 5,1 ± 0,2 |
XF-U-05e-06 | PVC | 5,1 ± 0,2 |
Frequência [MHz] | Max. Perda de inserção (Atenuação) | Min. PRÓXIMO [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Perda de retorno)[dB] | Max./Min. Entrada Impedância (não equipada) [Ohm] | Max./Min. Equipado Impedância [Ohm] |
1 | 2.0 dB/100m | 70,3 | 68,3 | 70,3 | 66.3 | 67,8 | 64,8 | 20.0 | 100 ± 15 | 100 ± 15 |
4 | 4.0 dB/100m | 61.3 | 59,3 | 59,3 | 55.3 | 55,8 | 52,8 | 23.0 | 100 ± 15 | 100 ± 15 |
8 | 5,7 dB/100m | 56,8 | 54,8 | 53.1 | 49,1 | 49,7 | 46,7 | 24,5 | 100 ± 15 | 100 ± 15 |
10 | 6,4 dB/100m | 55.3 | 53,3 | 50,9 | 46,9 | 47,8 | 44.8 | 25,0 | 100 ± 15 | 100 ± 15 |
16 | 8,1 dB/100m | 52.2 | 50,2 | 46.1 | 42.1 | 43.7 | 40,7 | 25,0 | 100 ± 15 | 100 ± 15 |
20 | 9,1 dB/100m | 50,8 | 48,8 | 43.7 | 39,7 | 41,8 | 38,8 | 25,0 | 100 ± 15 | 100 ± 15 |
25 | 10,2 dB/100m | 49,3 | 47.3 | 41.1 | 37.1 | 39,8 | 36,8 | 24.3 | 100 ± 15 | 100 ± 15 |
31,25 | 11,4 dB/100m | 47,9 | 45,9 | 38,5 | 34.5 | 37,9 | 34,9 | 23.6 | 100 ± 15 | 100 ± 15 |
62.5 | 16,4 dB/100m | 43.4 | 41.4 | 29,0 | 25,0 | 31,9 | 28,9 | 21,5 | 100 ± 15 | 100 ± 15 |
100 | 21,0 dB/100m | 40,3 | 38,3 | 21.3 | 17.3 | 27,8 | 24,8 | 20.1 | 100 ± 15 | 100 ± 15 |
Nota: O desempenho de transmissão acima para os 100M,20 ± 2 °C sob as condições testadas. | ||||||||||
O cabo CAT5E UTP da Xingfa apresenta construção de par trançado não blindado com quatro pares de 24 condutores de cobre AWG, reduzindo a diafonia por meio de relações de torção precisas. Ao contrário das opções blindadas, o UTP oferece acessibilidade e flexibilidade para configurações de baixa interferência, com jaquetas de PVC proporcionando durabilidade de até 75 ° C temperaturas operacionais. As estatísticas mostram que o CAT5E reduz a atenuação em até 20% em comparação com o CAT5, garantindo um desempenho estável. De acordo com os padrões TIA/EIA-568, "CAT5E aumenta a largura de banda para 100 MHz para Gigabit Ethernet", tornando-o compatível com versões anteriores com categorias inferiores. Os distribuidores apreciam opções personalizáveis, como cores e comprimentos, para necessidades de mercado personalizadas.
Versátil para Ethernet, VoIP e sistemas de vigilância, CAT5E UTP se destaca em configurações residenciais e comerciais com EMI mínimo. Nos escritórios, ele conecta PCs a switches; em residências, ele suporta
Roteadores de banda larga.
Para uso industrial, considere alternativas blindadas, mas a UTP é suficiente para 80% das instalações padrão, de acordo com dados de mercado. Estudos de caso mostram a implantação em projetos de telecomunicações europeus, aproveitando a certificação CPR B2ca para segurança.
Os distribuidores podem ter como alvo setores como educação e saúde, onde a economia de custos com UTP (20-30% mais barata que SFTP) impulsiona a demanda.
